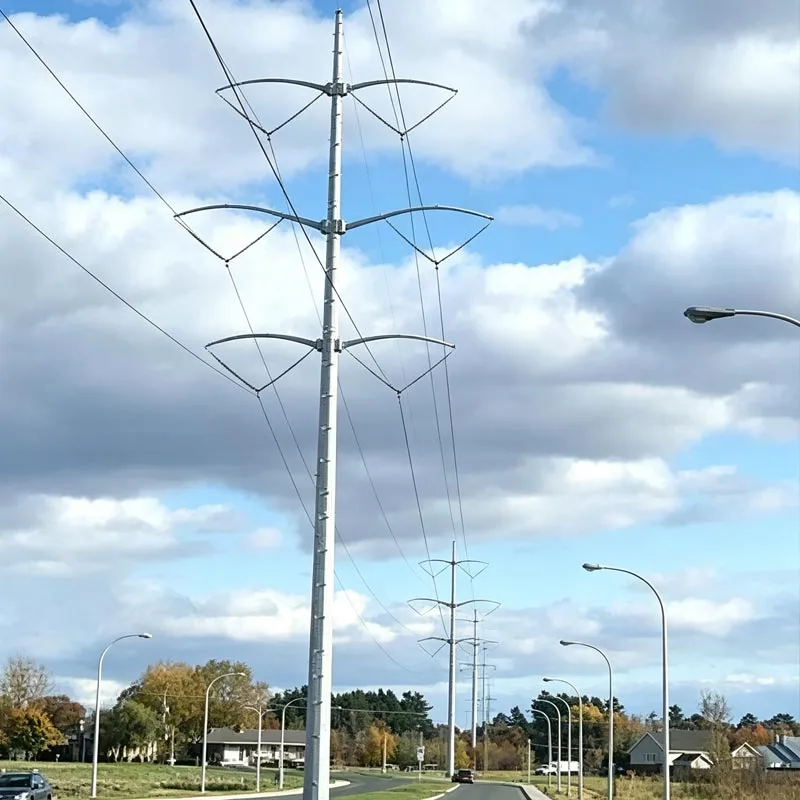

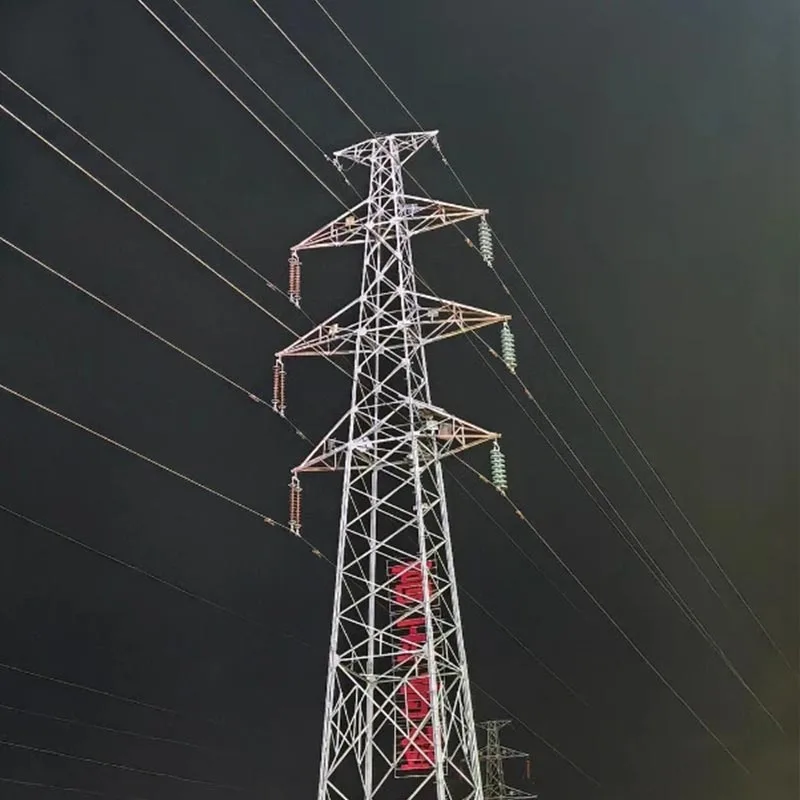

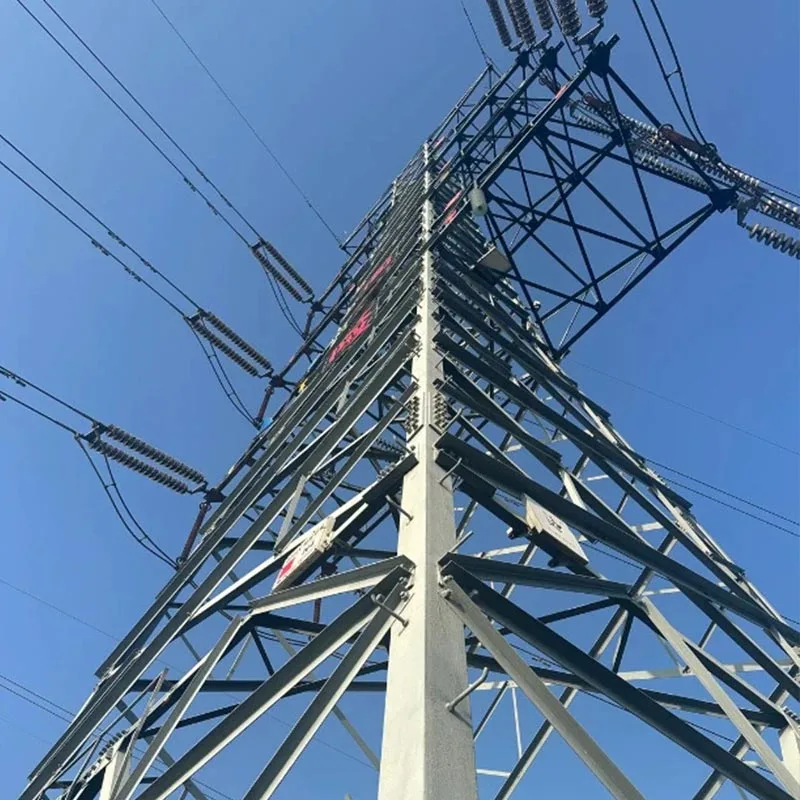

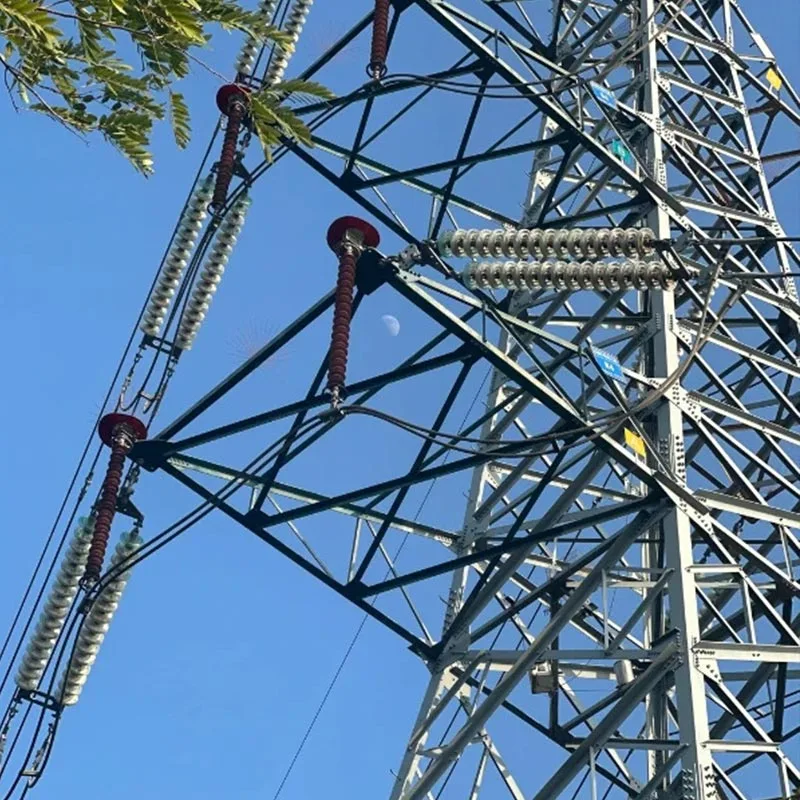

Hoogspanningsgegalvaniseerde stalen buistoren

De hoogspanningsgegalvaniseerde stalen pijptorens van Qingdao Anbang New Energy zijn speciaal kernondersteunende staalconstructies ontwikkeld voor 110kV-1000kV hoogspannings- en ultrahoogspanningstransmissieprojecten.

De producten zijn gemaakt met hoogwaardig Q345B/Q355B-hoogsterktestaal, nauwkeurig gelast en behandeld met een volledig geautomatiseerde thermisch verzinken proces voor langdurige corrosiebestendigheid.

Ze hebben voordelen zoals een hoge structurele stijfheid en sterke wind en aardbevingsbestendigheid, ruimtebesparend en een lange levensduur.

Als benchmarkproduct rechtstreeks geleverd door een local Chinese fabriek, deze hoogspanningsgegalvaniseerde stalen buistorens voldoen volledig aan de langeafstandsstroom met grote capaciteit transmissievereisten op complexe terreinen en barre klimaten.

Waarom kiezen voor Anbang hoogspanningsgegalvaniseerde stalen buistorens?

Fabriekssterkte, controleerbare kwaliteit: Qingdao Anbang bezit een gestandaardiseerde productiebasis, met de volledig procesonafhankelijke productie van hoogspanningsgegalvaniseerde stalen pijptorens – van het snijden van stalen platen, walsen en lassen tot thermisch verzinken, assembleren en inspecteren – het uitvoeren van het ISO9001-kwaliteitssysteem om te garanderen elke toren voldoet aan de nauwkeurigheidsnormen en stabiele prestaties.

Hoge sterkte materialen, veilig en betrouwbaar: De belangrijkste materialen zijn geselecteerd uit Q345B en hoogwaardig hoogwaardig staal. De hoogspanningsgegalvaniseerde stalen buistorens vertonen uitstekende buig-, torsie-, en ijsbestendigheid, ontworpen voor seismische intensiteit tot 8 graden, en windweerstand van 35-40 m/s in extreme omstandigheden omstandigheden, waardoor er geen verborgen risico's zijn tijdens langdurig gebruik.

Hot-dip-proces, langdurige corrosieweerstand: Gebruik van de nationale standaard thermisch verzinken proces, met een zinklaagdikte ≥ 85 μm, hebben de hoogspanningsverzinkte stalen pijptorens een buiten corrosiebestendige levensduur van meer dan 30 jaar.

Vergeleken met gewone coatings zijn de onderhoudskosten gedurende de volledige levenscyclus hetzelfde met ruim 60% verminderd.

Zeer aanpasbaar, sterk aanpassingsvermogen: Structuren kunnen worden aangepast aan de spanningsniveaus (110 kV-1000 kV), torenhoogten (30-120 m) en terreinomgevingen, waardoor een volledig assortiment torens wordt geboden, waaronder rechte torens, hoektorens, eindtorens en spanningstorens.

Volledige ketenservice, zorgeloze levering: Integratie van ontwerp, productie, transport, installatie en after-sales service voor hoogspanningstorens van gegalvaniseerd staal, het professionele team volgt door het hele proces heen, waardoor de projectcycli met 30% worden verkort en wordt voldaan aan de one-stop-inkoopbehoeften van klanten.

Selectiegids

Algemene selectieprincipes

Bij het selecteren van hoogspanningsgegalvaniseerde stalen buistorens moet prioriteit worden gegeven aan de vier kernfactoren: spanning niveau, lijnhoek, terrein en meteorologische omstandigheden, gecombineerd met landomstandigheden en bouwomgeving Bepaal uitgebreid het torentype.

De fabriek in Qingdao Anbang kan één-op-één mechanische verificatie bieden en aangepaste selectie om de veiligheid, zuinigheid en geschiktheid van hoogspanningsgegalvaniseerde stalen buistorens te garanderen.

Selectie op spanningsniveau

Transmissielijnen van 110 kV
Aanbevolen: Lichtgewicht rechte hoogspanningsgegalvaniseerde stalen buistorens, stalen buistorens met een kleine hoek
Gemeenschappelijke hoogte: 21m–42m
Toepasbaar: stedelijke distributienetwerken, industriële parken, inzamelingslijnen voor hernieuwbare energie

Transmissielijnen van 220 kV
Aanbevolen: Standaard rechte/trekvaste hoogspanningsgegalvaniseerde stalen buistorens, stalen buis met smalle basis torens
Gemeenschappelijke hoogte: 30m–63m
Toepasbaar: regionale ruggengraatnetwerken, stedelijke ringnetwerken, rivier- en wegkruisingsprojecten

Ultra-/extra hoogspanning van 500 kV en hoger
Aanbevolen: trekvaste hoogspanningsbuistorens van gegalvaniseerd staal met hoge belasting, dubbelcircuit / meercircuit stalen pijptorens
Gemeenschappelijke hoogte: 54m–100m
Van toepassing: Transmissie tussen provincies en regio's, lijnen met grote overspanningen, grote exportcorridors voor hernieuwbare energie

Selectie op lijnfunctie

Rechte torens: Gebruikt voor rechte lijnen zonder hoek of hoeken <5°, lichtgewicht, goedkoop, snel te construeren

Hoek torens: Gebruikt voor lijnen met hoeken van 5°–90°, is bestand tegen zijdelingse spanning en heeft een sterkere structurele stijfheid

Spanning torens: Gebruikt voor lijnsecties, draadbreukbeveiliging, hoogspanningsgebieden, kan volledige geleiderspanning verdragen zorgen voor lijnveiligheidsredundantie

Terminaltorens: Gebruikt bij lijnstationingangen, begin-/eindpunten van onderstations, eenzijdige hoge spanning, met versterkt structuurontwerp

Torens met grote overspanningen: Gebruikt voor het oversteken van rivieren, snelwegen, spoorwegen, valleien, gemaakt van ultrasterk staal met dikke galvanisatie, uitstekende weerstand tegen windtrillingen

Selectie op terrein en omgeving

Bergachtig/heuvelachtig terrein met steile hellingen, moeilijk transport → gebruik gegalvaniseerde stalen hoogspanningsbuizen torens, lichtgewicht enkele stukken, gemakkelijk op te tillen, kleine voetafdruk van de fundering

Kust-/zoutnevelgebieden met hoge corrosie en vochtigheid → gebruik dikzinklaag hoogspanningsgegalvaniseerd staal pijptorens, zinklaag ≥100 μm, waardoor de corrosiewerende levensduur aanzienlijk wordt verlengd

Zware ijsvorming / met ijs bedekte gebieden met ijsdikte >10 mm → gebruik versterkte hoogspanningsgegalvaniseerde stalen buis torens, vergroten de doorsnede van het hoofdmateriaal, verbeteren de overbelastingscapaciteit tegen ijs

Gebieden met sterke wind/tyfoon en ontwerpwindsnelheid >35 m/s → gebruik zeer windbestendig hoogspanningsgegalvaniseerd staal pijptorens, optimaliseer de tapsheid en structuur om de windbelasting te verminderen

Stedelijke / parkgebieden met beperkte ruimte en hoge esthetische eisen → gebruik smalbasis hoogspanningsverzinkt stalen pijptorens, kleine voetafdruk, eenvoudig en esthetisch ontwerp

Selectie op aantal circuits

Enkel circuit: Conventionele hoogspanningsgegalvaniseerde stalen buistorens, eenvoudige structuur, optimale economie

Dubbel circuit: Dubbelcircuit hoogspanningsgegalvaniseerde stalen buistorens, bespaar gangruimte, geschikt voor stadsgebruik gebieden en regio’s met landschaarste

Multi-circuit / meerdere circuits op dezelfde toren: Gebruik meerdere circuits voor zeer hoge spanningsdichte gangen zware hoogspanningsgegalvaniseerde stalen buistorens.

Veelgestelde vragen

Wat zijn de voordelen van hoogspanningsgegalvaniseerde stalen buistorens vergeleken met stalen hoektorens?

Hogedrukgegalvaniseerde stalen buistorens hebben een grotere buigstijfheid en een kleinere windweerstand coëfficiënt, waardoor ze sterker zijn tegen wind en aardbevingen; zij bezetten slechts 1/3 tot 1/2 van de benodigde grond hoekige stalen torens, waardoor landkosten worden bespaard; ze zien er netjes uit, hebben een langere levensduur tegen corrosie en zijn lager onderhoudsvereisten.

Hoe wordt de kwaliteit van het thermisch verzinken gewaarborgd? Wat is de levensduur?

De hogedrukgegalvaniseerde stalen buistorens van Anbang maken gebruik van het nationale standaard GB/T 13912 thermisch verzinkproces, met een zinklaagdikte ≥85 μm, en elke unit wordt getest door een derde partij.

Onder normale buitenomstandigheden kan de De levensduur van de corrosieweerstand is ≥30 jaar en de totale ontwerplevensduur is ≥50 jaar.

Wat zijn de productiecyclus en installatieproblemen van hogedrukgegalvaniseerde stalen buistorens?

De conventionele hogedrukgegalvaniseerde stalen buistoren heeft een enkele batchproductiecyclus van 15-30 dagen; het maakt gebruik van gesegmenteerde flensverbindingen en boutmontage ter plaatse, waardoor geen grote of complexe apparatuur nodig is. Normaal bouwteams kunnen de installatie onder begeleiding voltooien, waarbij de installatie-efficiëntie 50% hoger ligt van stalen hoektorens.

Kunnen hogedrukgegalvaniseerde stalen buistorens op maat worden gemaakt voor speciale terreinen?

Ja. Gebaseerd op omstandigheden zoals grote hoogte, zwaar ijs, zoutnevel aan de kust en gebieden die gevoelig zijn voor aardbevingen materiaal, wanddikte, funderingstype en structurele sterkte van hogedrukgegalvaniseerde stalen buistorens kunnen worden aangepast en er kan een speciale ontwerpoplossing worden geleverd.

Welke diensten zijn inbegrepen bij de aankoop van hogedrukgegalvaniseerde stalen buistorens?

Het omvat ontwerp, productie, transport, installatiebegeleiding op locatie, 5 jaar garantie en levenslange garantie after-sales service. Volledige technische documenten worden verstrekt, inclusief inspectierapporten, certificaten van conformiteits- en mechanische berekeningsboeken.
