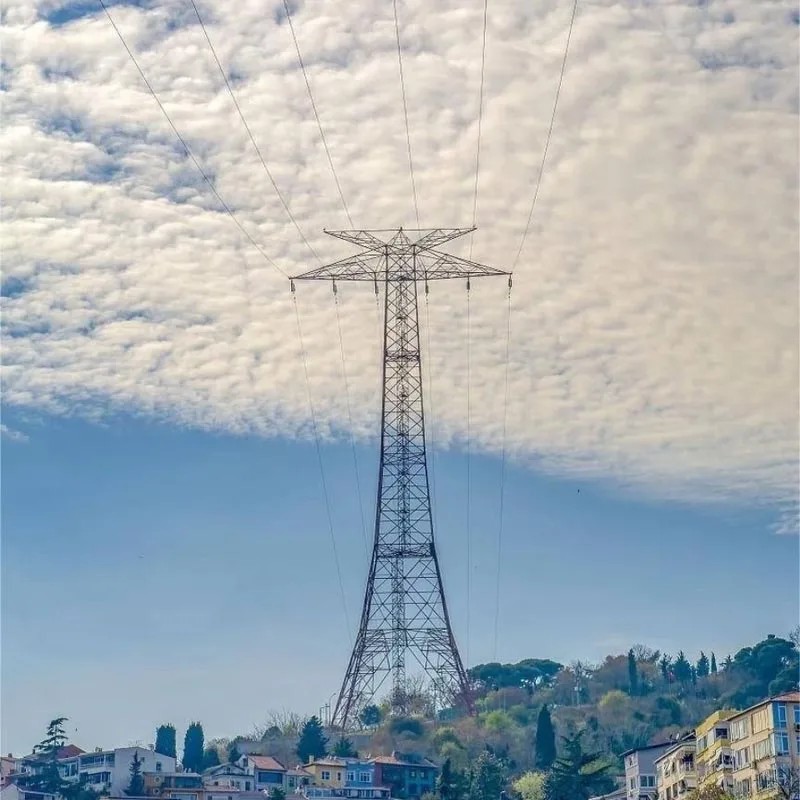

Toren van stalen hoogspanningsbuizen

Qingdao Anbang New Energy hoogspannings stalen buistoren is een kerntransmissie-ondersteuningsapparatuur die wordt geïntegreerd "ontwerp-productie-installatie-service". Specifiek ontworpen voor 10kV-1000kV hoogspanning, ultrahoge spanning (UHV) en hoogspanningstransmissielijnen, omvat het meerdere structurele typen, waaronder roostertypes, taps toelopend type met één kolom en gecombineerd type met smalle basis.

Als "Top 10 Steel Pipe Pole Enterprise van 2022", heeft de bedrijf vertrouwt op 20 kernpatenten, een jaarlijkse productiecapaciteit van 50.000 ton en certificeringen in nationaal/industrieel opzicht normen zoals GB/T 2694 en GB 50205.

Het product maakt gebruik van hoogwaardig staal van de kwaliteit Q355B/Q420/Q460 thermisch verzinken anti-corrosie, gepatenteerde lastechnologie en versterkt structureel ontwerp.

Het kan werken stabiel in complexe scenario's zoals gebieden die gevoelig zijn voor tyfoons, gebieden met zware ijsvorming en stedelijke beperkte corridors veilig en betrouwbare oplossingen voor energietransmissie voor de energie-, communicatie-, industriële en andere gebieden heeft met succes honderden klanten wereldwijd bediend. Beiden kregen veel lof van de klanten.

Kernvoordelen

Gepatenteerde empowerment voor een stabiele structuur

Exclusief eigendom van kernoctrooien, inclusief "Versterkte structuur voor macht Torenstaalcomponenten" en "Speciaal lasapparaat voor stalen torenbasis". Door driehoekige stabiele ondersteuning ontwerp en gatvrije verstevigingstechnologie wordt het draagvermogen verbeterd zonder de lichaamssterkte te beschadigen.

De lasarmatuur kan worden aangepast aan de positionering van verschillende specificaties van staalplaten; lassen ondergaan niet-destructief testen, waardoor een hoge gewrichtsstijfheid en minimale excentriciteit worden gegarandeerd. De windtrillingen en anti-ijsvormingsmogelijkheden zijn dat ook aanzienlijk beter dan traditionele producten.

Hoge sterkte en corrosiebestendigheid voor een langere levensduur

De belangrijkste materialen zijn laaggelegeerd hoge sterkte staal. De de dikte van de thermisch verzinkte coating is niet minder dan 85 μm, en de gesloten stalen buisstructuur is effectief verhindert water- en stofophoping, waardoor een anti-corrosielevensduur van meer dan 30 jaar wordt bereikt.

Strikt gecontroleerde hengel buigen graad (≤2‰ van lengte) en ovaliteit (≤2D/1000) zorgen voor aanpassingsvermogen aan ruwe omgevingen zoals hoge zoutnevel in kustgebieden en harde wind en zand in het noordwesten van China, met een dagelijkse onderhoudswerklast van slechts 1/3 van die van traditioneel ijzeren torens.

Scenario-aanpasbaarheid met optimaal vloeroppervlak

Meerdere structurele opties beschikbaar (smalle basis gecombineerd type, taps toelopend type met één kolom). De toren met één buis heeft slechts een cirkelvormige fundering nodig, waardoor het vloeroppervlak nog verder wordt verkleind dan 60% vergeleken met stalen hoektorens, perfect geschikt voor transformatie van het stedelijke elektriciteitsnet en industriële parken en andere scenario's met beperkte corridors.

De gestroomlijnde dwarsdoorsnede van stalen buizen heeft een lage windweerstandscoëfficiënt, het verminderen van de windbelasting met 30% in gebieden die gevoelig zijn voor tyfoons en lange overspanningen (overgangen tussen rivieren en canyons). Voor UHV-scenario's geldt de De torenhoogte kan 130 meter bedragen en het torengewicht 260 ton, wat voldoet aan de eisen van dubbelcircuitvermogen transmissie.

Volledige ketenservice voor efficiënte levering

Biedt kant-en-klare diensten van een "op maat gemaakte ontwerpfabriek". prefabricage-montage op locatie". De productiebasis van 50.000 m garandeert een snelle massaproductie.

Verfijnd aannemen constructieschema's zoals het hijsen van nylonkabels met hoge sterkte, is de installatiecyclus 20% korter dan de industrie gemiddeld. Er wordt volledige technische ondersteuning geboden, inclusief funderingsontwerp en aanpassing van componenten.

Toepassingsscenario's

Veld voor krachtoverbrenging: 110 kV-1000 kV UHV/extra hoogspanningstransmissielijnen en onderstationstructuren, vooral geschikt voor interregionale energietransmissieprojecten in Binnen-Mongolië, Guangxi en andere regio's.

Stedelijke en industriële scenario's: Modernisering van het stedelijke elektriciteitsnet, stroomdistributie in industrieparken, en 10 kV-vermogen transmissieprojecten voor laad- en wisselstations. Het ontwerp met een smalle basis vermindert de kosten voor grondaankoop en past zich aan aan dichte gebouwcomplexomgevingen.

Complexe klimaten en terreinen: Kustgebieden die gevoelig zijn voor tyfoons, gebieden met zware ijsvorming in het zuidwesten China, harde wind snelheidsgebieden in het noordwesten van Gobi, evenals transmissietrajecten met grote overspanningen, zoals rivier-/kloofovergangen.

Aanpassing aan meerdere sectoren: Ondersteuning voor communicatiebasisstations, radio- en televisietorens, en bijzondere kracht transmissiefaciliteiten voor het leger. Aanpasbare torenconstructies met verschillende specificaties zijn beschikbaar voldoen aan specifieke behoeften.

Specificaties Parameters

Veelgestelde vragen (FAQ)

1. Zijn de kosten van stalen hoogspanningsbuistorens hoger dan die van traditionele stalen hoektorens?

De initiële productiekosten zijn iets hoger, maar de totale kosten zijn voordeliger! Het staal De buistoren is lichter (30% gewichtsreductie bij dezelfde belasting), waardoor de bouwkosten van de fundering met 30% afnemen 20%-40%.

Met een anticorrosielevensduur tot 30 jaar bedragen de latere onderhoudskosten slechts 1/3 van die van traditionele stalen hoektorens. Bovendien verlaagt het compacte vloeroppervlak de kosten voor grondaankoop aanzienlijk stedelijke gebieden, wat resulteert in een veel hogere kosteneffectiviteit bij langdurig gebruik.

2. Hoe kan de stabiliteit en veiligheid van de toren worden gewaarborgd bij UHV-lange overspanningsprojecten?

UHV-torens met lange overspanning maken gebruik van versterkte structuren van het roostertype, waarbij de hoofdmaterialen zijn gemaakt van Q460-hoogsterktestaal. De krachtverdeling wordt geoptimaliseerd door middel van 3D-eindige elementenanalyse, en verbindingen worden dubbel gefixeerd door elkaar te kruisen lijnlassen en flensaansluiting, met excentriciteit ≤3 mm. Vóór levering windtunneltesten op schaal 1:10 en Er worden belastinglimiettests uitgevoerd.

Na installatie ter plaatse, ultrasone foutdetectie en algehele verticaliteit Er worden inspecties uitgevoerd om te garanderen dat wordt voldaan aan de eisen voor de belasting van 1000 kV UHV-vermogenstransmissie. Het product heeft is stabiel actief geweest in meerdere UHV-projecten over de rivier.

3. Hoe voer ik het dagelijks onderhoud uit en wat is de onderhoudscyclus?

Onderhoud is eenvoudig en handig! Het wordt aanbevolen om één keer per jaar regelmatig inspecties uit te voeren: controleer de vastheid van de bouten, de gevoeligheid van valstoprails (indien aanwezig) en verwijder obstakels rond de toren.

Het bijwerken van de corrosiewerende coating moet elke 5-8 jaar worden uitgevoerd, afhankelijk van de omgevingsomstandigheden. De De gesloten stalen buisstructuur voorkomt interne corrosie, waardoor frequente revisies niet meer nodig zijn waardoor de onderhoudswerklast aanzienlijk wordt verminderd.

4. Wordt ontwerp op maat ondersteund en wat is de leveringscyclus?

Aanpassing van het volledige scenario is mogelijk! De torenstructuur kan op maat worden gemaakt op basis van spanningsniveau en belasting vereisten, terrein en klimaat, beperkingen van het vloeroppervlak en andere parameters.

De leveringscyclus voor standaard producten is 15-30 dagen; voor grote UHV-masten of maatwerkproducten kan de cyclus op projectbasis worden onderhandeld schaal. De jaarlijkse productiecapaciteit van het bedrijf van 50.000 ton zorgt voor een snelle massaproductie en levering.
