China Hoekstaaltranspositietoren Leverancier

Als kernleverancier van hoogspanningszendmasten, vertrouwend op de kracht van nationale hightechbedrijven en de lokale, complete industriële keten van Qingdao,Qingdao Anbang Nieuwe Energieis al meer dan tien jaar nauw betrokken op het gebied van de intelligente productie van staalconstructies, waarbij de nadruk ligt op de kernbehoeften van hoogspannings- en ultrahoogspanningstransmissielijnen, en een productmatrix wordt gecreëerd van hoogwaardige transpositietorens van hoekstaal.

Wat is een stalen hoektranspositietoren？

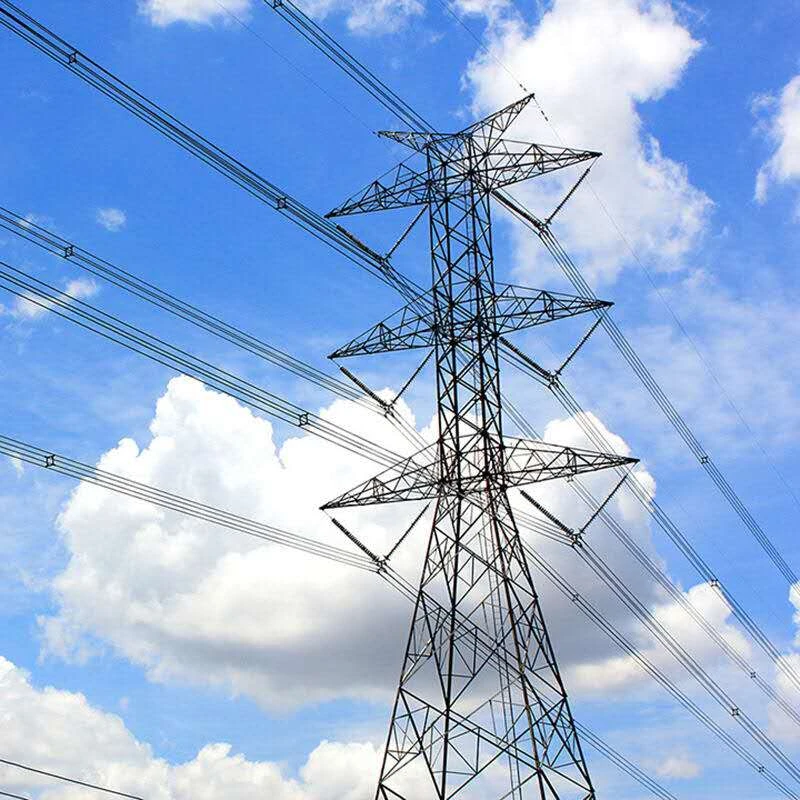

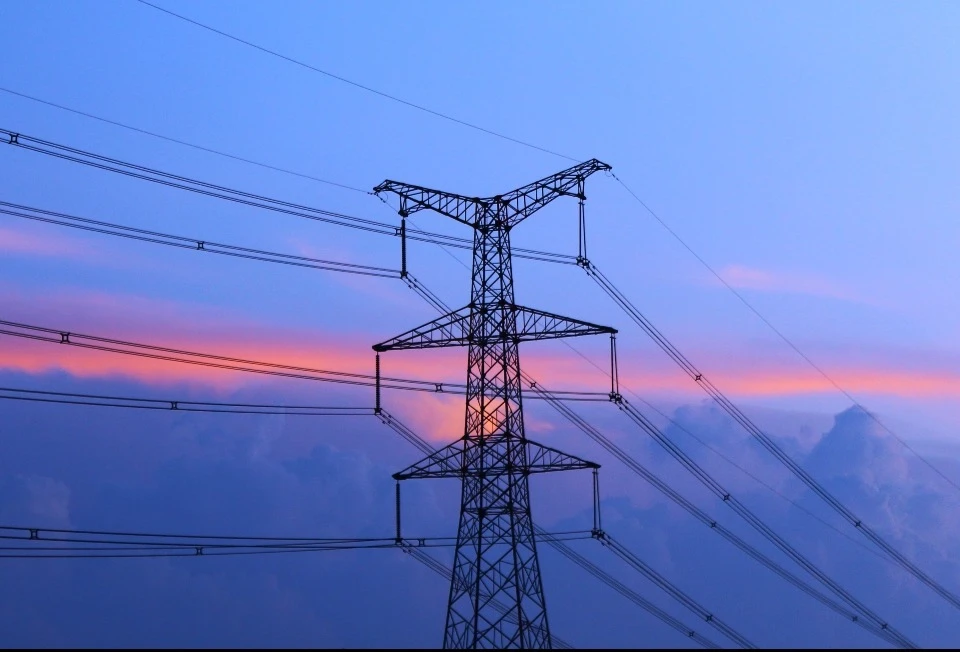

De hoekstalen transpositietoren is een exclusieve speciale toren voor hoogspannings- en ultrahoogspanningstransmissielijnen, met Q235 / Q355 hoogwaardig hoekstaal als kernmateriaal, geassembleerd in een ruimtespantstructuur door middel van een boutverbinding, en de kernfunctie is het realiseren van de periodieke ruimtelijke positie-uitwisseling van driefasige geleiders, in termen van de leek, het is om beurten van stoel te wisselen voor driefasige geleiders.

Anders dan gewone stalen zendmasten met een hoek, besteedt het structurele ontwerp meer aandacht aan de ruimtelijke aanpasbaarheid en krachtstabiliteit van draadtranspositie, en voegt het speciale transpositiefittingen en draadgeleidingsstructuren toe, die de fasepositie van de draad nauwkeurig kunnen aanpassen, zodat de driefasige draad neemt verschillende ruimtelijke posities in op de hele lijn, om de elektrische parameters zoals driefasige inductie, capaciteit en impedantie in evenwicht te brengen.

Als een belangrijke speciale paaltoren van hoogspanningstransmissielijnen vervult deze niet alleen de basisfuncties van draadmontage, belasting, wind- en aardbevingsbestendigheid, maar beschermt hij ook effectief generatoren, transformatoren en andere stroomapparatuur, voorkomt hij dat de relaisbescherming defect raakt, vermindert inductieve interferentie met omliggende communicatielijnen en zorgt hij voor de veiligheid, efficiëntie en stabiliteit van transmissie over lange afstanden.

Wat zijn de classificaties van de gegalvaniseerde hoekstaaltranspositietoren?

Qingdao Anbang Nieuwe Energie hoekstaaltranspositietoren heeft een complete categorie, gecombineerd met de drie kerndimensies van spanningsniveau, transpositiemodus en structureel type. Elke serie volgt strikt de nationale standaardproductie van de energie-industrie, rekening houdend met de universaliteit en het exclusieve aanpassingsvermogen, en komt nauwkeurig overeen met de individuele behoeften van verschillende hoogspanningstransmissieprojecten:

1. Op spanningsniveau

Geschikt voor hogedruk hoekstaaltranspositietorens (110kV-220kV) en ultrahogedruk hoekstaaltranspositietorens (≥330kV).

Dehoogspanningsmodelis geschikt voor industrieparken en interregionale transmissielijnen om te voldoen aan de behoeften van conventionele langeafstandstransmissie en -omzetting.

Het UHV-model is ontworpen met structurele versterking om de vakwerkdichtheid en knooppuntlagering te optimaliseren, en is geschikt voor langeafstands- en hoofdtransmissielijnen met grote capaciteit van 500 kV en hoger, waardoor een nauwkeurigere fase-aanpassing kan worden bereikt en de balans van driefasige parameters kan worden gewaarborgd.

2. Verdelen door omzetting

Het is verdeeld in twee categorieën: het transpositietype met één toren en het transpositietype met dubbele toren.

Het transpositietype met één toren heeft een compact ontwerp, met een gestroomlijnde structuur en een kleine voetafdruk, dat geschikt is voor scenario's met beperkte lijnruimte, en kan de driefasige geleidertranspositie op een enkele toren voltooien.

Het transpositietype met twee torens is het aanbevolen schema voor UHV-lijnen van 500 kV en hoger, waarbij draadtranspositie wordt gerealiseerd door de synergie van de twee torens, met een sterkere stabiliteit, en is geschikt voor transmissiescenario's met hoge belasting en lange afstanden, en is meestal uitgerust met 1-2 sets transpositietorens per lijn van 100 km.

3. Verdeeld naar structuurtype

Het is verdeeld in een wijnglastype hoekstaalomzettingstoren, een kattenkoptype hoekstaalomzettingstoren en een droog type hoekstaalomzettingstoren.

Het wijnglastype is aangepast om de draden horizontaal te rangschikken en de omzetting is handig, wat de reguliere selectie van hoogspanningslijnen is.

Het type kattenkop heeft een driehoekig draadontwerp, dat een uitstekende wind- en ijsbestendigheid heeft, en is geschikt voor complexe omgevingen zoals kust- en bergomgevingen.

De droge structuur heeft een grote stijfheid en een sterk draagvermogen, en is geschikt voor zware belastingen en transpositiescenario's met grote overspanningen.

Productspecificaties

In welke scenario's kunnen Angle Steel Transposition Towers worden gebruikt?
