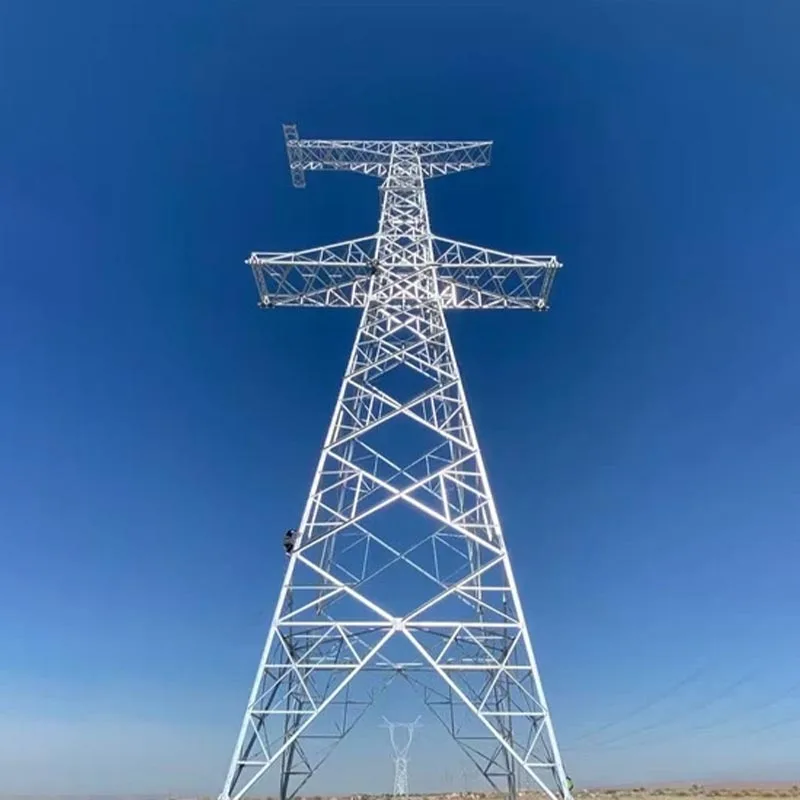

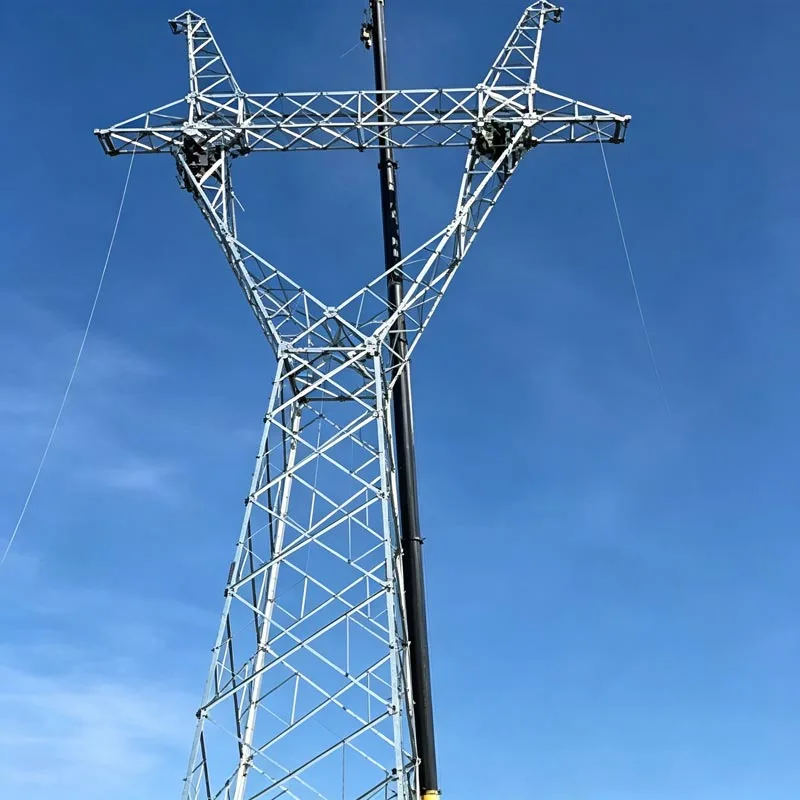

Gegalvaniseerde hoekstaaltranspositietoren

De gegalvaniseerde hoekstaaltranspositietoren van Qingdao Anbang New Energy selecteert een nationale norm met hoge sterkte gegalvaniseerd hoekstaal als dragend kernonderdeel. De algehele structuur is geoptimaliseerd professioneel mechanische berekeningen en ontwerp, voornamelijk voor 110 kV tot 500 kV hoogspannings- en ultrahoogspanningswisselstroomtransmissie lijn scenario's, specifiek gebruikt om een ordelijke faseverschuiving van driefasige geleiders te bereiken.

Het pakt effectief aan problemen veroorzaakt door asymmetrische geleideropstelling tijdens transmissie over lange afstanden, zoals ongebalanceerde capacitieve stroom, overmatig lijnverlies, spanningsschommelingen en afwijkingen in de relaisbescherming, waardoor het elektriciteitsnet wordt verbeterd transmissie-efficiëntie vanaf de bron en het garanderen van een veilige, stabiele en betrouwbare werking op de lange termijn transmissiesysteem.

Het product maakt gebruik van een volwassen thermisch verzinkt anti-corrosieproces, met een uniforme en dichte zinklaag dat sterk hecht, waardoor de weerstand tegen corrosie en veroudering aanzienlijk wordt verbeterd en zich aanpast aan hard en complex omgevingen zoals kustmist met een hoog zoutgehalte, gebieden met industriële vervuiling en koude sneeuwklimaten.

Gebruikmaken van Qingdao Anbang New Energy's moderne productiebasis, gestandaardiseerde en fabrieksprecieze productie wordt bereikt, met strikte kwaliteit controleprocessen toegepast vanaf het snijden, ponsen en lassen van grondstoffen tot verzinken en proefmontage, waardoor de nauwkeurigheid en consistentie van componenten effectief wordt gegarandeerd.

Deze gegalvaniseerde stalen faseverschuivende toren kan zich volledig aanpassen aan verschillende spanningsniveaus, terreinomstandigheden, en lijnontwerpvereisten, en hoewel het een uitstekende structurele sterkte en wind- en aardbevingsbestendigheid biedt, is het ook houdt rekening met montagegemak ter plaatse en toekomstig onderhoudsgemak, waardoor het een veilige, efficiënte en kosteneffectieve oplossing is voorkeursoplossing voor verschillende faseverschuivende renovaties en nieuwbouwprojecten van hoogspanningslijnen.

Kernvoordelen

Corrosiebestendigheid, lange levensduur

Er wordt gebruik gemaakt van thermisch verzinken met een zinklaag dikte ≥85μm, waardoor een dichte beschermende laag wordt gevormd die zowel een fysieke barrière als een elektrochemische barrière biedt bescherming.

De onderhoudsvrije levensduur buiten bedraagt meer dan 30 jaar, geschikt voor zware omgevingen zoals kust- en kustgebieden industriële gebieden.

Stabiele structuur

Gemaakt van hoogwaardig Q235/Q345 gegalvaniseerd hoekstaal zoals het basismateriaal, met een roosterontwerp.

Windweerstand ≥30 m/s, weerstand tegen ijsbedekking ≥8 mm, seismische intensiteit 8, voldoet aan de belastingsvereisten op complexe terreinen en extreme klimaten.

Handig onderhoud

Gegalvaniseerde hoekstaaltranspositietorens worden gebruikt een modulair fasescheidingsontwerp, waardoor nauwkeurige driefasige geleiderschakeling mogelijk is zonder verbindingsdraden.

De De structuur is eenvoudig, waardoor de constructie- en onderhoudsefficiëntie aanzienlijk wordt verbeterd.

Fabrieksproductie en kwaliteitscontrole

Qingdao Anbang New Energy is volledig eigenaar van zijn fabriek gestandaardiseerde productie. Van grondstoffeninspectie tot afgewerkte verzinking en montage, het proces is strikt volgt de nationale normen en garandeert consistente prestaties van elke fase-schakeltoren van gegalvaniseerd hoekstaal.

Flexibele maatwerk

Torentype, hoogte en fase-omschakelmethode kunnen zijn aangepast aan het lijnspanningsniveau, de overspanningsafstand en de terreinomstandigheden, geschikt voor verschillende vermogens projecten voor faseschakeling van transmissielijnen.

Productwerkingsprincipe

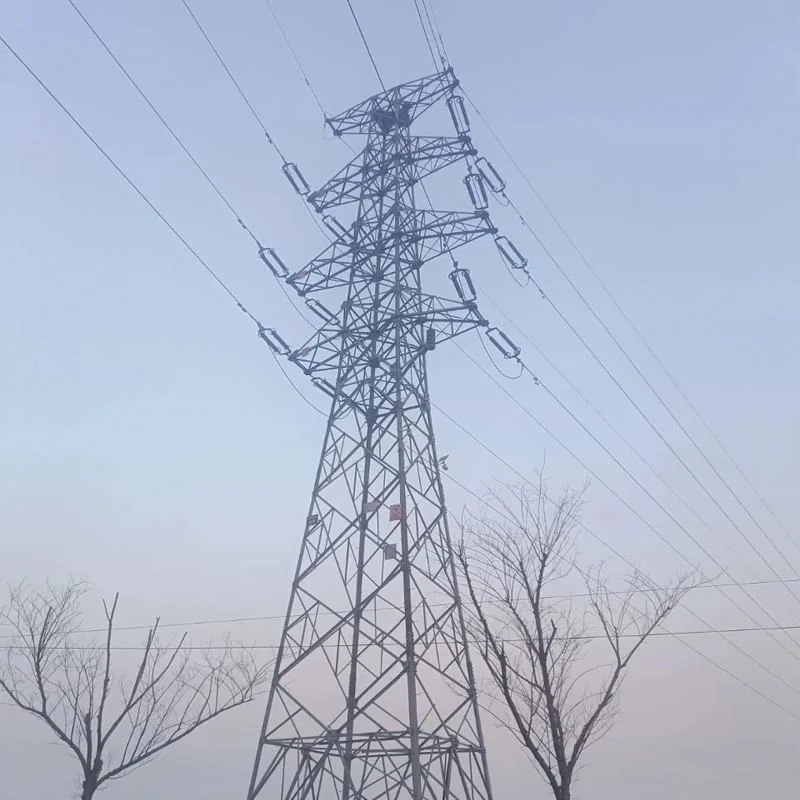

De faseverschuivende toren van gegalvaniseerd hoekstaal is een gespecialiseerde toren die wordt gebruikt in krachtoverbrengingslijnen fase uitwisseling van driefasige geleiders.

In AC-transmissielijnen over lange afstanden kunnen driefasige geleiders leiden tot spanningsverlies ongebalanceerde capacitieve stromen als gevolg van asymmetrische opstelling, wat leidt tot verhoogde netverliezen, onjuiste werking van relais bescherming en andere zaken.

In de toren zijn geleiderophangpunten aangebracht bij verschillende hoogtes en posities op het torenlichaam, waardoor A-, B- en C-fasegeleiders ordentelijk van positie kunnen wisselen als ze passeren de toren.

Hierdoor wordt een periodieke faseverschuiving bereikt, worden de driefasige capacitieve stromen in evenwicht gebracht, vermindert lijnverliezen en verbetert de transmissie-efficiëntie en operationele stabiliteit van het elektriciteitsnet.

Zijn kern vertrouwt op de hoge sterkte en stabiliteit van gegalvaniseerd hoekstaal om ervoor te zorgen dat de geleiderspanning en -afstand elkaar ontmoeten veiligheid standaarden tijdens het faseverschuivingsproces.

Productdetails

Componentverwerking

Alle stalen hoekcomponenten van de gegalvaniseerde hoekstaaltranspositietoren zijn nauwkeurig gesneden, geponst en gebogen, met maattoleranties in overeenstemming met GB/T 9787 om montage te garanderen nauwkeurigheid.

Corrosiebescherming

Na het ontroesten worden de componenten ondergedompeld in gesmolten zink bij 450-460°C, het vormen van een zink-ijzerlegeringslaag met uniforme dekking zonder gemiste beplating of zinkuitstulpingen. Dode hoeken zoals boutgaten en lassen zijn volledig beschermd.

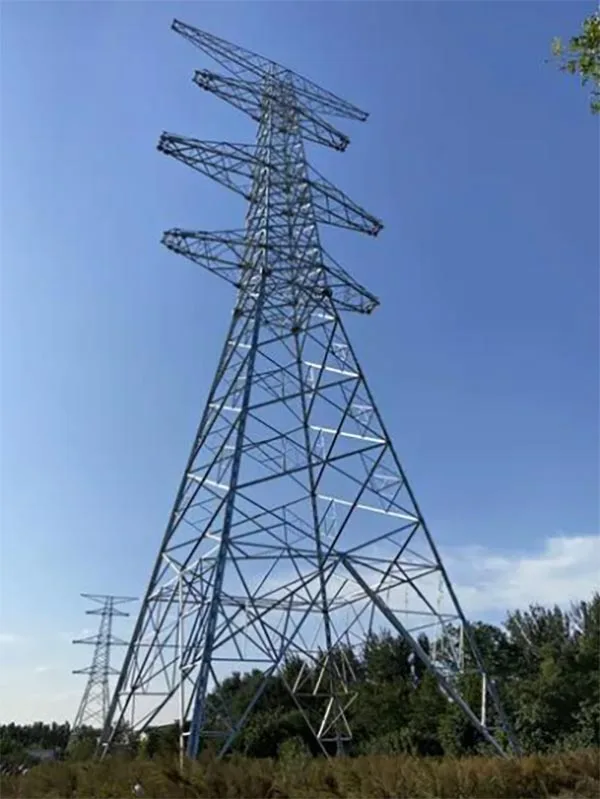

Torenstructuur

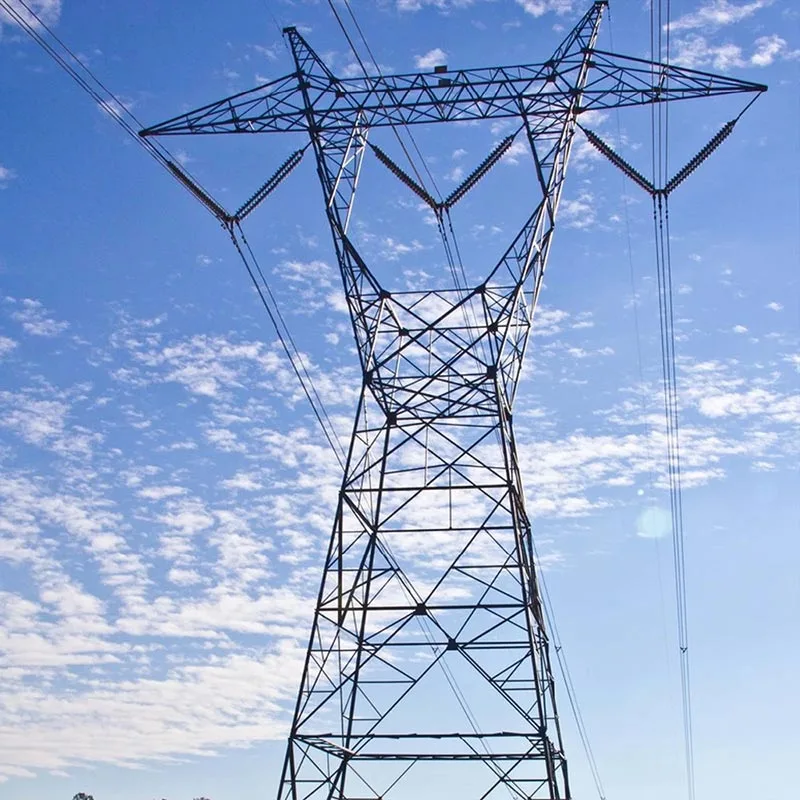

De toren maakt gebruik van een vakwerkconstructie, met een redelijke hoofdindeling leden, diagonalen en dwarsarmen, duidelijk gedefinieerde spanningspaden en nauwkeurige plaatsing van faseverschuivende ophanging punten om een veilige afstand tussen de geleiders tijdens faseverschuiving te garanderen.

Accessoireconfiguratie

Uitgerust met thermisch verzinkte bouten, ringen, voetspijkers, ladders en andere accessoires met corrosieweerstand in overeenstemming met de toren, waardoor elektrochemische corrosie wordt voorkomen.

Fabrieksinspectie

Elke faseverschuivende toren van gegalvaniseerd hoekstaal ondergaat afmetingen inspectie, mechanisch testen, verzinken diktemeting, en proefmontage verificatie, en kan de fabriek pas daarna verlaten slagen voor deze tests.
