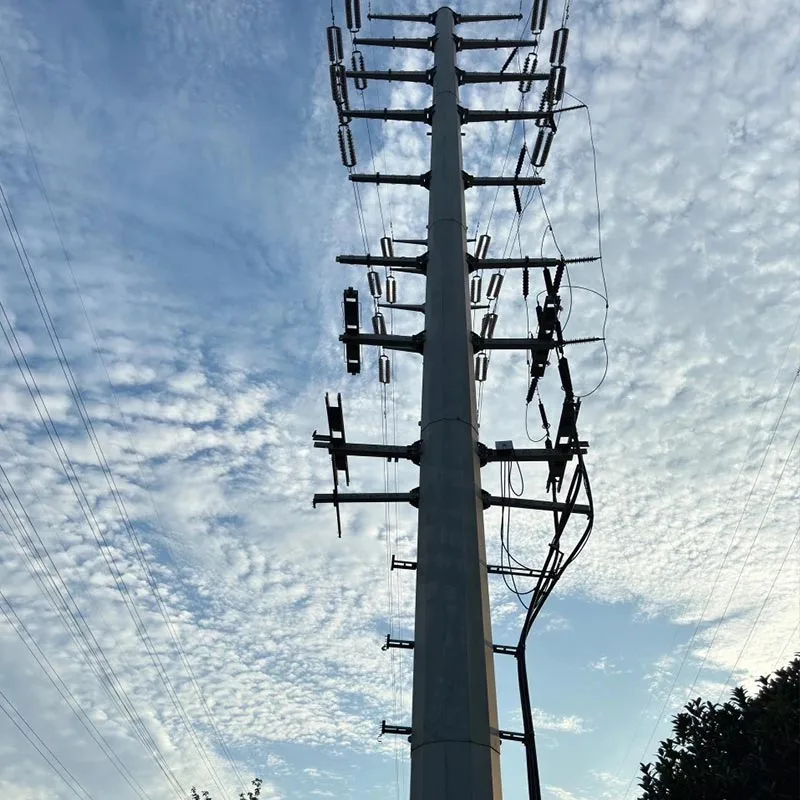

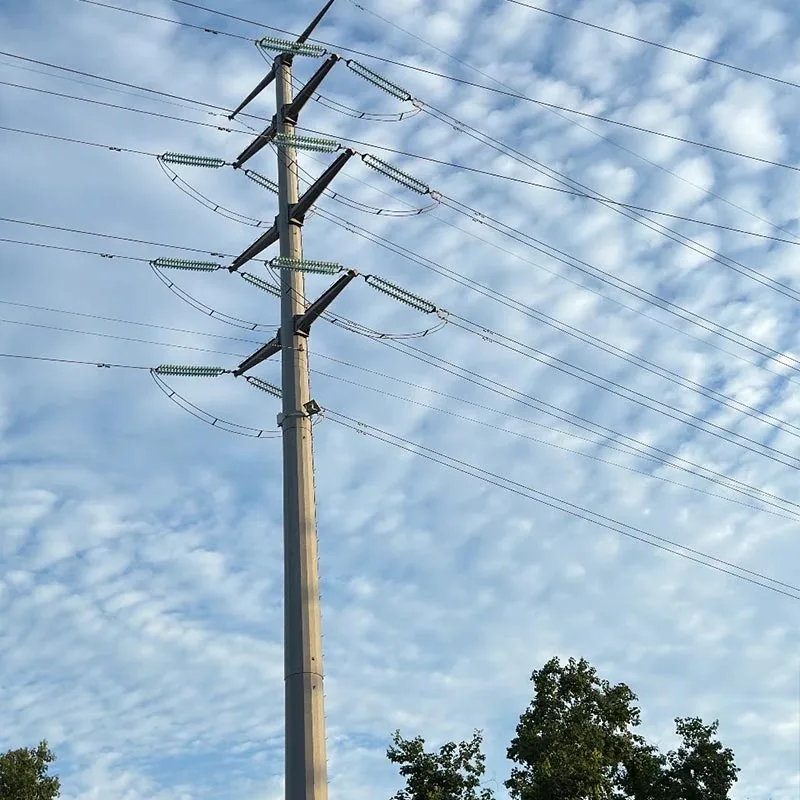

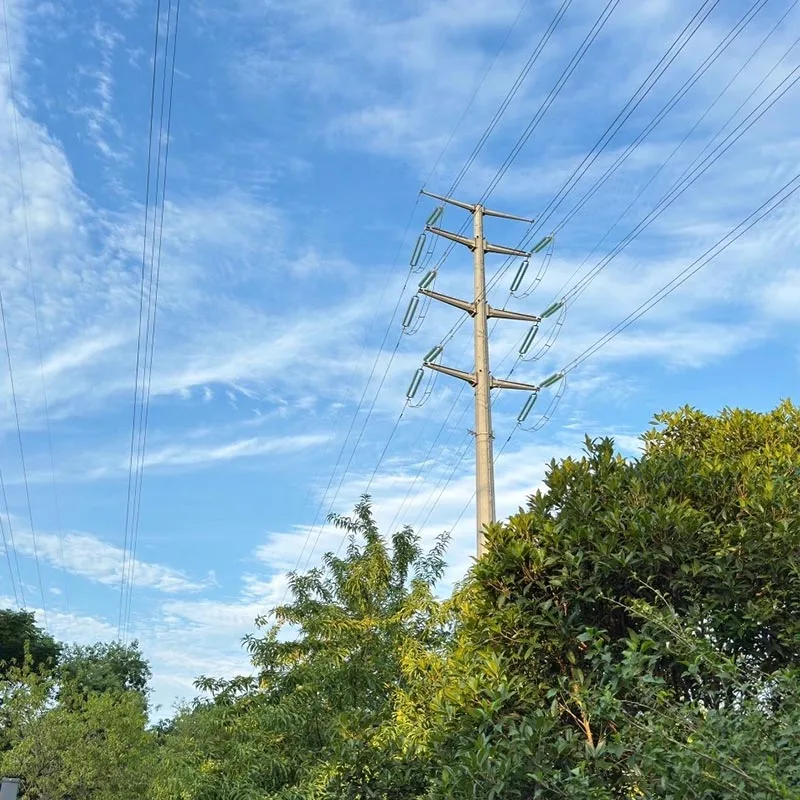

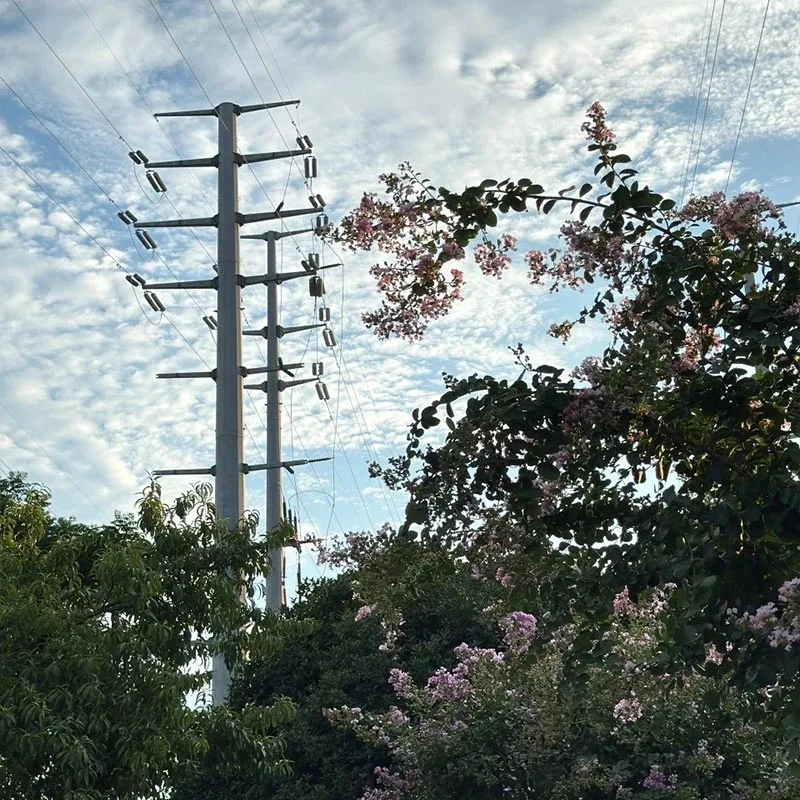

Transmissietoren van gegalvaniseerde stalen buizen

De transmissietorens van gegalvaniseerde stalen buizen van Qingdao Anbang New Energy gebruiken Q355B/Q420 zeer sterke stalen buizen als basis materiaal, verwerkt via een algeheel thermisch verzinkproces, en ontworpen met conische/meerzijdige buizen structuren.

Ze bieden voordelen zoals uitstekende corrosieweerstand, structurele stabiliteit, efficiënte installatie, en compact landgebruik. De producten worden veel gebruikt in stedelijke elektriciteitsnetten, bergtransmissie, kust- en industriële toepassingen gebieden met vervuiling, die in staat zijn om op lange termijn stabiel te blijven functioneren in extreme omgevingen, en die een belangrijke ondersteunende uitrusting vormen moderne transmissieprojecten.

Productvoordelen

Hoge duurzaamheid

Transmissietorens van gegalvaniseerde stalen buizen maken gebruik van algehele hot-dip galvaniseren, met een zinklaagdikte ≥85μm, die zowel fysieke isolatie als elektrochemische bescherming biedt.

Buiten levensduur is meer dan 30 jaar, geschikt voor zware omgevingen zoals kustgebieden, hoge zoute mist en industriële omgevingen vervuiling.

Stabiele structuur

Buisvormige secties hebben een uniforme spanningsverdeling en een hoge buiging stijfheid. De windweerstandscoëfficiënt is 20% -40% lager dan die van stalen hoektorens.

Kan niveau 11 sterk weerstaan winden, aardbevingen met een kracht van 8 en zware ijsbelastingen, met uitstekende stabiliteit onder extreme omstandigheden.

Efficiënte constructie

In de fabriek geprefabriceerde gesegmenteerde structuur met flensbout aansluitingen maken een snelle montage ter plaatse mogelijk zonder grootschalige hijsapparatuur.

De bouwtijd wordt verkort met 50%, waardoor de projectkosten aanzienlijk worden verlaagd.

Breed aanpassingsvermogen

Transmissietorens van gegalvaniseerde stalen buizen hebben een compacte structuur, wat besparingen oplevert ongeveer 50% van het land in vergelijking met traditionele stalen hoektorens.

Geschikt voor smalle stedelijke percelen, bergen, kustgebieden gebieden en andere complexe terreinen, aanpasbaar in hoogtes van 5 tot 150 meter.

Betrouwbare kwaliteit

De productie is gemaakt van hoogwaardig staal en voldoet aan de nationale normen als GB 50545 en DL/T 5154, met volledige proceskwaliteitscontrole inclusief lasinspectie en testen van de zinklaag. Volledig gekwalificeerde, stabiele prestaties.

Hoe u het model kiest

Selecteer op spanningsniveau

10 kV–35 kV: Gebruik zendmasten van gegalvaniseerd staal met één circuit, hoogte 15–30 m, wanddikte 6–10 mm, geschikt voor laagspanningslijnen in steden en parken.

110 kV–220 kV: Gebruik dubbelcircuit/meercircuit zendmasten van gegalvaniseerd staal, hoogte 30–60 m, wanddikte 10–16 mm, voldoet aan de transmissiebehoeften voor midden- en hoogspanning.

500 kV en hoger: Gebruik speciale zendmasten van gegalvaniseerd staal met ultrahoge spanning, hoogte 60–150 m, wanddikte 16–20 mm, geschikt voor transmissie over grote overspanningen en ultralange afstanden.

Selectie op basis van omgevingsomstandigheden

Kustgebieden/gebieden met hoge corrosie: Kies voor hoog-corrosiebestendige zendmasten van gegalvaniseerd staal met zink coating ≥100 μm om de weerstand tegen zoutnevel te verbeteren.

Sterke wind/seismische gebieden: Selecteer versterkte constructies, optimaliseer de dwarsdoorsnede en wanddikte om de wind te verbeteren en aardbevingsbestendigheid.

Bergachtig/complex terrein: Kies voor lichtgewicht transmissiemasten van gegalvaniseerd staal met een smalle basis transport- en installatieomstandigheden.

Selectie op functionele doeleinden

Rechte torens: Gebruikt voor rechte delen van de lijn, die verticale en horizontale windbelastingen dragen.

Spannings-/hoektorens: Gebruikt voor lijnrichtingsveranderingen en spanningsconversie, met onevenwichtige spanning.

Terminal-/kruistorens: Gebruikt voor het begin/einde van de lijn en voor het oversteken van rivieren of wegen, waarvoor hogere waarden nodig zijn draagvermogen.

Onze diensten

Aangepast ontwerp: Ons professionele team biedt gepersonaliseerde ontwerpen voor zendmasten van gegalvaniseerde stalen buizen gebaseerd op spanningsniveaus, terrein en weersomstandigheden, en voldoet aan de behoeften van verschillende projecten.

Intelligente productie tijdens het volledige proces: Met onze eigen moderne fabriek uitgerust met CNC-snijden, automatisch lassen, en thermisch verzinkte productielijnen bereiken we de volledige kwaliteitscontrole van het proces, van grondstoffen tot eindproduct producten, met een maandelijkse productiecapaciteit van meer dan 5.000 ton.

One-stop-levering: Wij bieden geïntegreerde diensten aan, waaronder productie, transport, installatiebegeleiding ter plaatse, en technische training, waardoor een efficiënte projectimplementatie wordt gegarandeerd.

Garantie na verkoop: Wij bieden 15 jaar garantie, 24-uurs technische respons en regelmatige inspecties onderhoud om productproblemen gedurende de gehele levenscyclus ervan aan te pakken.

Voorzorgsmaatregelen voor gebruik

Controleer vóór installatie of het typeplaatje van de gegalvaniseerde stalen zendmast overeenkomt met de tekening parameters, en inspecteer of het torenlichaam, de flenzen en de bouten vrij zijn van vervorming of schade, zodat alles gegarandeerd is accessoires zijn compleet.

Gebruik nylon touwen om te hijsen om krassen op de gegalvaniseerde coating te voorkomen; de verticale afwijking tijdens installatie moet ≤1/1000 zijn en de flensbouten moeten worden aangedraaid volgens het aanhaalmoment om een betrouwbare verbinding te garanderen.

De torenfundering moet een onafhankelijke C30-betonfundering gebruiken met ingebedde ankerbouten en aarding de weerstand moet ≤10Ω zijn. Test regelmatig de effectiviteit van het aardingssysteem.

Lassen of snijden op het oppervlak van de gegalvaniseerde stalen zendmast is ten strengste verboden. Indien wijziging Indien vereist, moet het opnieuw worden aangebracht met thermisch verzinken ter bescherming tegen corrosie.

Controleer regelmatig de integriteit van de zinklaag, de boutdichtheid en structurele vervorming; binnen kustgebieden/gebieden met veel corrosie: inspecteer elke zes maanden en repareer onmiddellijk elke beschadigde zinklaag.

Het is ten strengste verboden voor niet-professioneel personeel om de zendmast van gegalvaniseerd staal te beklimmen. Waarschuwing Borden zoals "Hoogspanningsgevaar, blijf weg" moeten rond de toren worden geplaatst, waarbij een veilige afstand wordt aangehouden.
