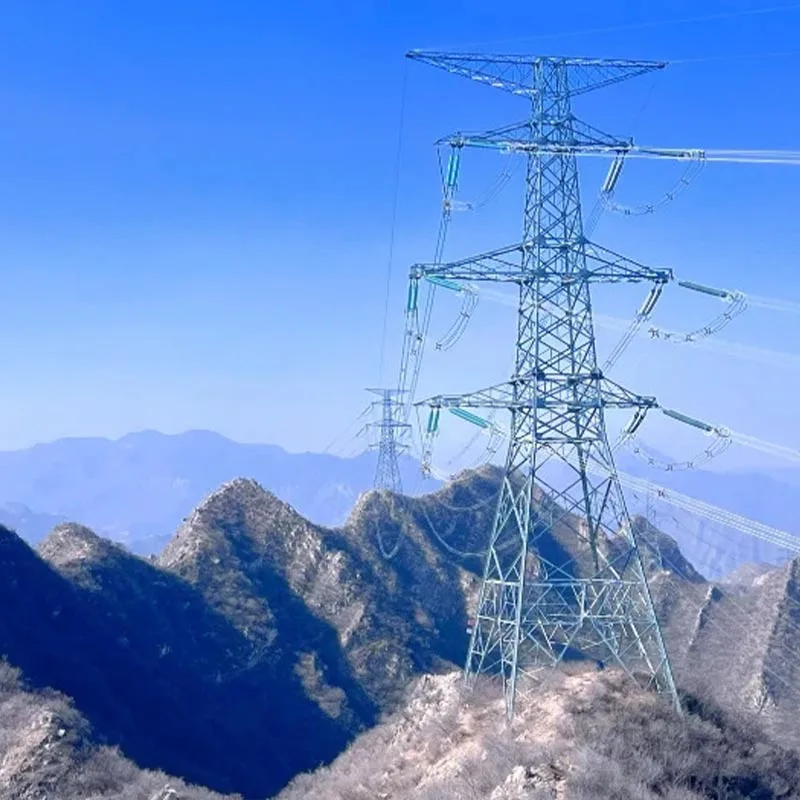

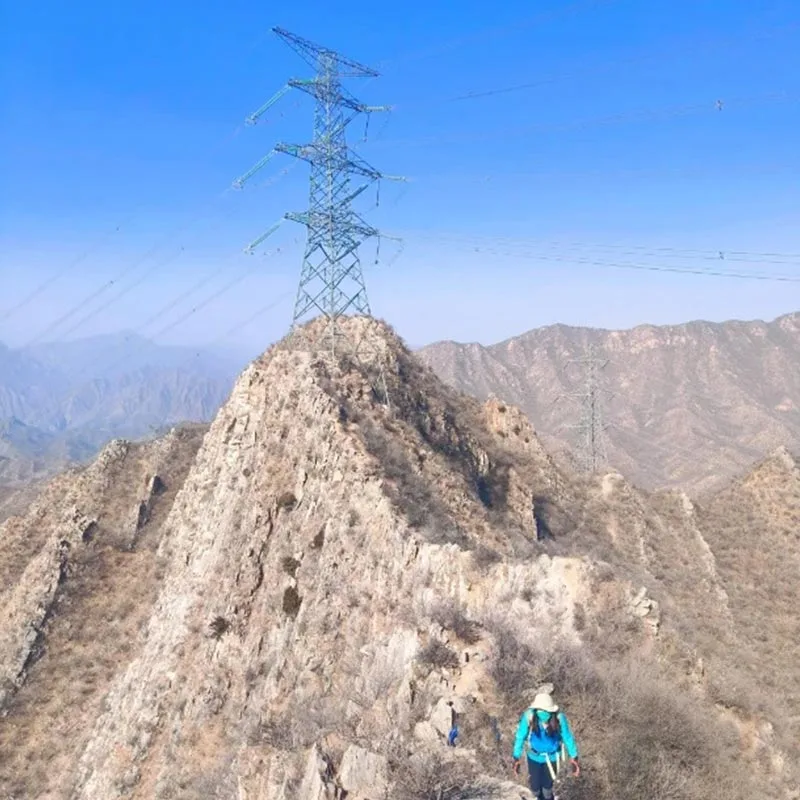

Gegalvaniseerde stalen buisroostertoren

Qingdao Anbang New Energy is een betrouwbare fabrikant, onze gegalvaniseerde stalen buisroostertorens zijn gemaakt van hoogwaardige, zeer sterke stalen buizen door middel van precisielas- en thermisch verzinkprocessen, waardoor lichtgewicht, zeer sterke ondersteuningsstructuren worden gevormd.

Combineren roosterontwerp met galvanisatiecorrosieweerstand, ze worden veel gebruikt in kracht, nieuwe energie en communicatie velden.

Als producten die rechtstreeks door een lokale Chinese fabriek worden geleverd, zijn gegalvaniseerde stalen roostertorens voorzien van structurele kenmerken stabiliteit, wind- en aardbevingsbestendigheid, corrosieduurzaamheid en ruimte-efficiëntie.

Ze kunnen op maat worden ontworpen volgens verschillende scenario's, voldoend aan de vereisten voor 110 kV-1000 kV hoogspanningstransmissie en diverse buitenondersteuningstoepassingen, volledig in overeenstemming met de nationale industrienormen en het bereiken van zowel kwaliteit als kosteneffectiviteit.

Waarom kiezen voor Anbang gegalvaniseerde stalen buisroostertorens?

Overal controleerbare kwaliteit

Onze eigen grote gestandaardiseerde productiebasis in Qingdao, China, onderzoekt, produceert en inspecteert onafhankelijk het hele proces van roostertorens van gegalvaniseerde stalen buizen.

Van de inkoop van grondstoffen, het snijden van stalen buizen, de lasmontage tot het thermisch verzinken behandeling, ze worden allemaal uitgevoerd onder het ISO9001-kwaliteitssysteem, waarbij outsourcing wordt afgewezen.

Elke gegalvaniseerde stalen buis tralietoren ondergaat meerdere strenge kwaliteitscontroles om nauwkeurige afmetingen en standaardprestaties te garanderen.

Bouwen aan een solide veiligheidsfundament

De belangrijkste materialen zijn Q345B/Q355B laaggelegeerde stalen buizen met hoge sterkte. Bij het lassen wordt gebruik gemaakt van ondergedompeld booglassen, gasbeschermd lassen en andere voortreffelijke technieken, met volledige en stevige lassen.

Het thermisch verzinken proces volgt strikt GB/T 13912-normen, met een zinklaagdikte ≥85μm, waardoor de gegalvaniseerde stalen buisroostertoren supersterk is corrosiebestendigheid.

De corrosieweerstand buitenshuis bedraagt ​​meer dan 30 jaar, geschikt voor verschillende zware omstandigheden.

Geschikt voor behoeften in meerdere scenario's

Het gegalvaniseerde stalen buisrooster toren neemt een ruimtelijke vakwerkroosterstructuur aan. Vergeleken met traditionele torens is het lichter en heeft het minder wind weerstand, is bestand tegen windsnelheden van 30-45 m/s, heeft een seismische intensiteitsweerstand van 8 graden en beslaat slechts 1/3 van de voetafdruk van gewone torens.

Het combineert lichtgewicht met hoge stabiliteit en past zich flexibel aan bergachtige, kust-, stedelijke en andere terreinen.

Aangepaste diensten

Met de steun van het professionele ontwerp van de fabriek team, gegalvaniseerde stalen buisroostertorens kunnen worden aangepast op basis van spanningsniveau, hoogte, terrein en belasting vereisten, die verschillende typen omvatten, zoals recht, hoek, terminal en lange overspanning, die precies overeenkomen met de persoonlijke behoeften van elk project.

Hoge kosteneffectiviteit en volledige ketenservice

De fabriek rechtstreeks leveringsmodel elimineert tussenschakels, waardoor de aanschafkosten van gegalvaniseerd stalen buisrooster aanzienlijk worden verlaagd torens.

Tegelijkertijd bieden we one-stop-services, van ontwerp, productie, transport en installatie tot after-sales, het verkorten van de projectcycli, het verlagen van de exploitatie- en onderhoudskosten van de klant en het opvolgen ervan professionele teams die het gehele inkoop- en bouwproces oplossen.

Onze diensten

Diensten vóór ontwerp

Ons professionele ontwerpteam begrijpt de projectvereisten grondig combineert terrein-, weer- en spanningsparameters om ontwerpoplossingen op maat te bieden voor gegalvaniseerde stalen buizen tralietorens, mechanische berekeningsrapporten en funderingsontwerpplannen.

Wij zorgen voor een nauwkeurige compatibiliteit tussen het product en het project, optimaliseer het structurele ontwerp volgens relevante normen en waarborg de veiligheid en kosteneffectiviteit.

Productiediensten

Gestandaardiseerde fabrieksproductie met volledige visuele controle, strikt het controleren van de kwaliteit van grondstoffen en productieprocessen.

Elk proces wordt professioneel geïnspecteerd om de kwaliteit ervan te garanderen de afmetingen zijn nauwkeurig, de lasverbindingen zijn gekwalificeerd en het verzinken laag voldoet aan de normen.

Er worden volledige kwaliteitsinspectierapporten en conformiteitscertificaten afgegeven.

Logistieke en transportdiensten

Landelijke point-to-point levering. Volgens de maat en gewicht van de componenten van de gegalvaniseerde stalen buisroostertoren, gesegmenteerde verpakking en professioneel transport Er worden voertuigen gebruikt, met volledige beschermende maatregelen om schade te voorkomen, zodat producten intact worden afgeleverd bouwplaatsen, vooral geschikt voor bergachtige, afgelegen of moeilijk te transporteren gebieden.

Installatiebegeleidingsdiensten

Ervaren technische ingenieurs worden uitgezonden voor begeleiding ter plaatse van hijs-, montage- en bevestigingsconstructies.

Gedetailleerde installatie Er worden handleidingen verstrekt om bouwprocessen te standaardiseren, verschillende installatieproblemen op te lossen en te garanderen veiligheid en efficiëntie in de bouw.

De installatie kan ook tegemoetkomen aan speciale hijsvereisten, zoals dubbel kranen.

Onderhoudsdiensten na verkoop

Wij bieden 5 jaar garantie en levenslange onderhoudsservice.

Volg regelmatig de operationele status van de gegalvaniseerde stalen buisroostertorens, onmiddellijk veiligheidsrisico's identificeren, snel reageren reparatiebehoeften en het leveren van onderhoudsdiensten zoals galvaniseren van restauraties en het aandraaien van bouten om het product langer te maken levensduur en zorgen voor een stabiele projectuitvoering op lange termijn.

Selectieaanbevelingen

(1) Selectieaanbevelingen op basis van spanningsniveau

Scenario voor transmissie-/distributienetwerk van 110 kV: Lichte rechte gegalvaniseerde stalen buis Er worden vakwerktorens aanbevolen, met een hoogte die bij voorkeur varieert van 21 m tot 42 m, waarbij gebruik wordt gemaakt van driehoekige/vierhoekige rooster structuren. Het belangrijkste materiaal is Q345B, met een zinklaagdikte van ≥85μm. Geschikt voor stedelijk distributienetwerken, industrieparken en nieuwe energie-aggregatielijnen bieden deze torens voordelen lichtgewicht ontwerp, kleine voetafdruk en handige constructie, waardoor de inkoop effectief wordt gecontroleerd bouwkosten.

Regionaal backbone-netwerkscenario van 220 kV: Standaard rechte/trek-type gegalvaniseerde stalen buis vakwerktorens worden aanbevolen, met hoogtes variërend van 30 tot 63 meter. Het ontwerp van het roosterknooppunt is geoptimaliseerd voor verbetering van de structurele stijfheid. Het belangrijkste materiaal is Q355B, geschikt voor stedelijke ringnetwerken, rivieren/kruispunten projecten en bergachtige transmissielijnen, die draagvermogen en economie in evenwicht brengen. Voor lijnhoek eisen, kunnen hoekvormige gegalvaniseerde stalen buisroostertorens worden gebruikt.

Ultra-/extra hoogspanningsscenario van 500 kV en hoger: Spanningstype met grote belasting, roostertorens met dubbel circuit/meercircuits van gegalvaniseerde stalen buizen worden aanbevolen, met hoogtes variërend van 54 m tot 100m. Het belangrijkste materiaal zijn Q420-stalen buizen met hoge sterkte, met een dikte van de zinkcoating verhoogd tot ≥90 μm, en structureel spanningsontwerp geoptimaliseerd. Geschikt voor transmissie tussen provincies/regio's, grootschalige projecten en nieuwe energiebasis-toevoerkanalen, die ervoor zorgen dat gegalvaniseerde stalen buisroostertorens hoge capaciteit kunnen weerstaan, hoogspanningsbelastingen en werken stabiel en betrouwbaar.

(2) Aanbevolen selectie op basis van scenariofunctie

Conventionele rechte transmissielijnen: Voor lijnen die recht zijn met hoeken kleiner dan 5°, wordt Het wordt aanbevolen om standaard tralietorens van gegalvaniseerd staal te gebruiken. Deze torens hebben een eenvoudige structuur, licht van gewicht en lage kosten, kunnen in massa worden geproduceerd, verkorten de projectcycli aanzienlijk en zijn geschikt voor plat gebieden zoals vlaktes en glooiende heuvels.

Lijnrichting/segmentscenario's: Voor hoeken tussen 5°-90°, schuin gegalvaniseerd stalen buisrooster torens worden aanbevolen. Voor lijnsegmenten en gebroken lijnbeschermingssecties, gegalvaniseerde stalen buis van het trektype Er moeten tralietorens worden gebruikt. Beide typen gebruiken versterkte roosterstructuren om de laterale spanning te verbeteren vervormingsweerstand, waardoor redundantie van de lijnveiligheid wordt gegarandeerd. Bij de lijningang naar een station/onderstation, terminaltype Gegalvaniseerde stalen buisroostertorens worden aanbevolen. Het structuurontwerp is geoptimaliseerd voor enkelzijdige belasting kenmerken om de stabiliteit te verbeteren.

Speciale scenario's met grote overspanningen: Voor het oversteken van rivieren, snelwegen, spoorwegen, valleien en andere In scenario's worden tralietorens van gegalvaniseerd staal met grote overspanning aanbevolen. Ze zijn gemaakt van ultrahoge sterkte staal, met geoptimaliseerde conus- en roosterdichtheid om windbelasting en door wind veroorzaakte trillingen te verminderen, waardoor de overspanning wordt verbeterd vermogen. De zinklaag is ook verdikt om zich aan te passen aan complexe buitenomgevingen.

Nieuwe energieondersteunende scenario's: Voor wind- en fotovoltaïsche basiscollectielijnen, lichtgewicht Gesegmenteerde gegalvaniseerde stalen buisroostertorens worden aanbevolen voor eenvoudig transport en montage in bergachtig gebied woestijngebieden. Voor steuntorens voor windturbines, op maat gemaakt voorgespannen staal-beton gegalvaniseerd stalen buisrooster Torens worden aanbevolen om het draagvermogen en de weerstand tegen windgeïnduceerde trillingen te verbeteren en te voldoen aan de eisen eisen van windturbines van grote megawatt.

Communicatie-/beveiligingsscenario's: Voor communicatiebasisstations, grensbewaking, bosbranden preventie en andere scenario's worden kleine, multifunctionele tralietorens van gegalvaniseerd staal aanbevolen hoogtes van 15m-30m, gereserveerde apparatuurinstallatie-interfaces en geïntegreerde bliksembeveiliging en monitoring functies. De compacte structuur is geschikt voor stedelijke, afgelegen en diverse andere scenario's.

(3) Aanbevolen selectie op basis van terrein en omgeving

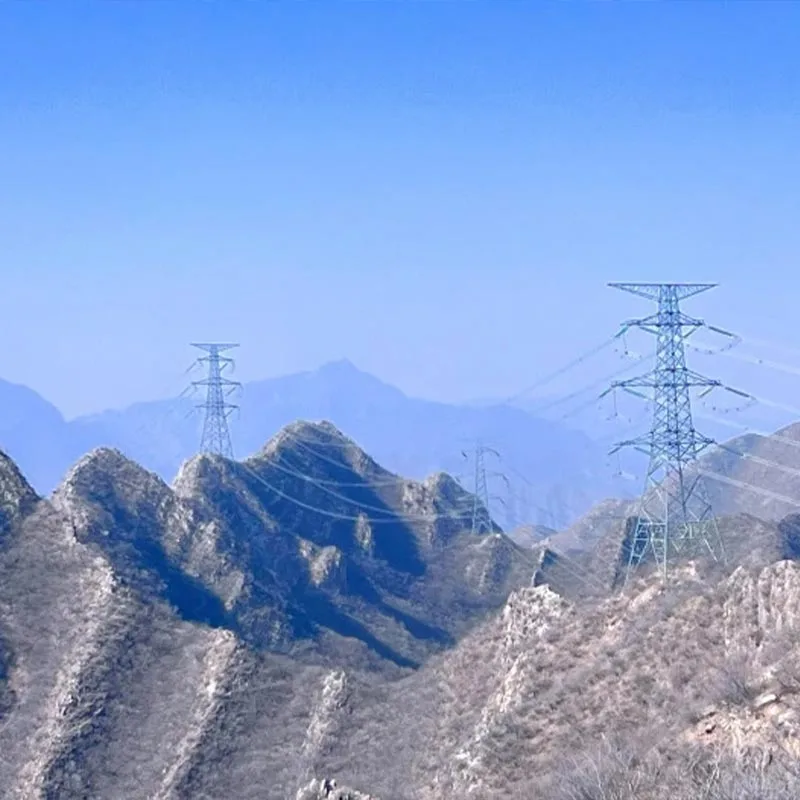

Berg/heuvelachtig terrein: Voor steil terrein met lastig transport en montage, gesegmenteerd Gegalvaniseerde stalen buisroostertorens worden aanbevolen. De componentgrootte en het gewicht zijn geoptimaliseerd en flensen snel Er worden verbindingen gebruikt voor eenvoudig transport en montage ter plaatse. Het funderingsontwerp is versterkt om zich aan te passen aan steile hellingen terrein en verminder grondwerk.

Kust-/zoutgebieden: Voor omgevingen met hoge corrosie en hoge luchtvochtigheid, gegalvaniseerd stalen buisrooster Torens met verdikte zinklaag (≥100μm) worden aanbevolen, met dubbele bescherming tegen corrosiewerende coatings. De De roosterstructuur is geoptimaliseerd om de windweerstand te verminderen, de zoutcorrosie en de tyfoonweerstand te verbeteren (design windsnelheid ≥40 m/s) en verlengt de levensduur van het product.

Gebieden met zwaar ijs/sterke wind: In zware ijsgebieden met ijsdikte >10 mm, versterkt gegalvaniseerd stalen buisroostertorens worden aanbevolen, waardoor de doorsnede van de hoofdmaterialen en de dichtheid ervan toenemen diagonale beugels om de weerstand tegen overbelasting bij ijsvorming te verbeteren. In gebieden met ontwerpwindsnelheden >35 m/s, zoals sterke wind- en tyfoongebieden, roosterstructuren en tapsheid zijn geoptimaliseerd om de windbelasting te verminderen en de wind te versterken stabiliteit.

Stedelijke/parkscenario's: Voor gebieden met beperkte grond en hoge eisen aan het landschap, smalle basis Gegalvaniseerde stalen buisroostertorens worden aanbevolen. Dwarsdoorsneden zijn geoptimaliseerd, funderingsvoetafdruk ≤2,5㎡, het uiterlijk is eenvoudig en de galvanisatielaag is uniform en esthetisch aantrekkelijk. Geschikt voor stedelijk hoogspanningsringnetwerken en transmissielijnen van industrieparken, die voldoen aan intensief landgebruik en landschap vereisten.
