Duurzame Tangent Tower-fabriek in China

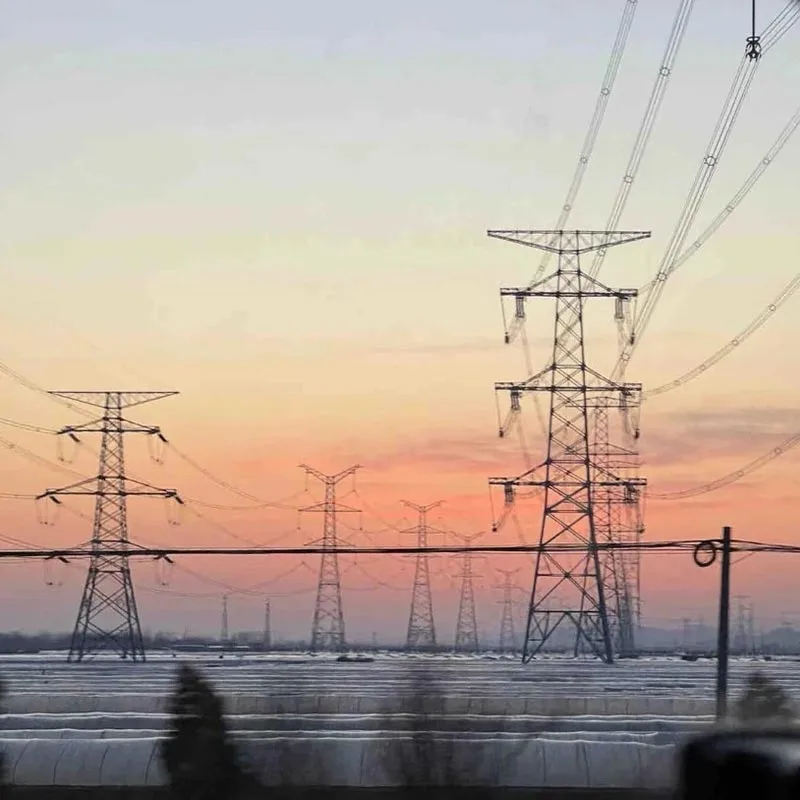

Als de belangrijkste backbone-type toren van bovengrondse transmissielijnen is de lineaire toren goed voor meer dan 80% van het totale aantal transmissietorens in het netwerk. Het is het meest gebruikte basistorentype in de infrastructuur van het elektriciteitsnet, de transmissie van nieuwe energiecentrales en upgradeprojecten voor het elektriciteitsnet tussen stad en platteland.

Qingdao Anbang Nieuwe Energie, vertrouwend op de Shandong-productiebasis voor staalconstructies en de technologische accumulatie van een nationale hightech onderneming, is diep betrokken bij het onderzoek en de productie van de gehele industriële keten van transmissiestaalconstructies.

Onze fabriek heeft een volledige reeks stalen torenproducten op spanningsniveau ontwikkeld, die de reguliere transmissieomstandigheden van 35 kV, 110 kV, 220 kV en 330 kV dekken, inclusief alle torentypen zoals de Gan-vormige, bekervormige, uilvormige en ramhoornvormige ontwerpen.

Wat is Tangent Tower?

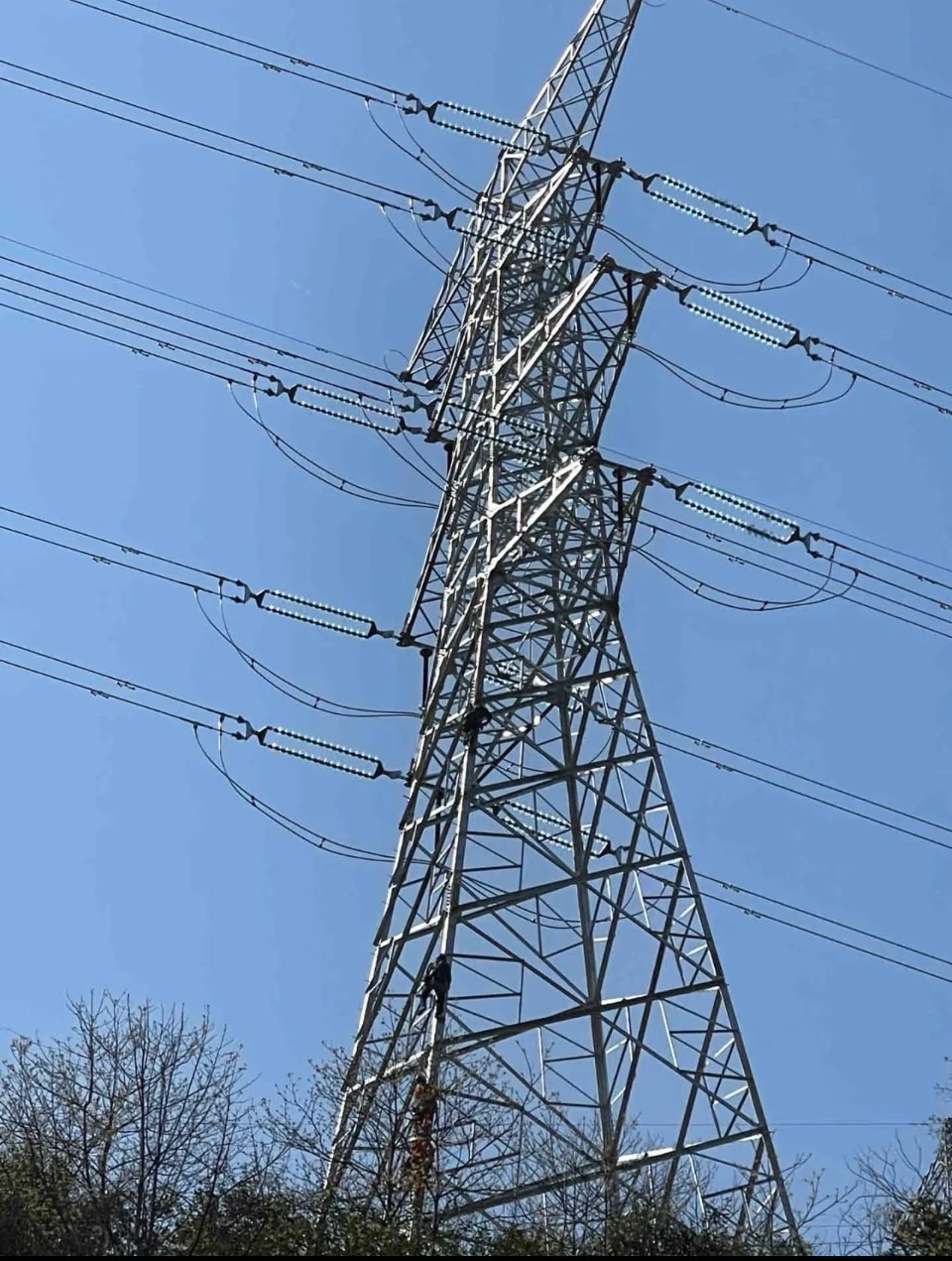

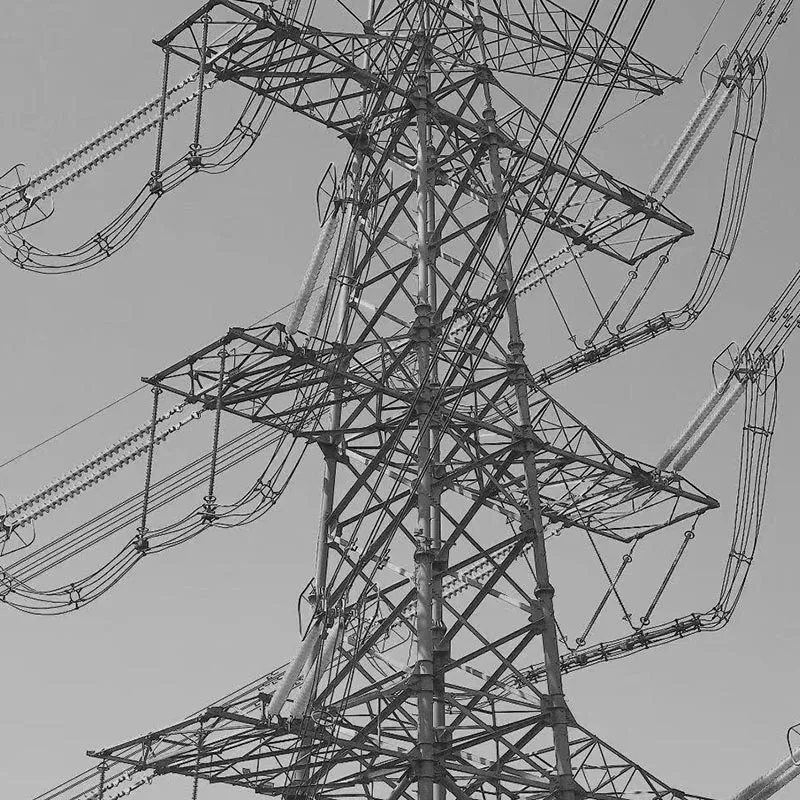

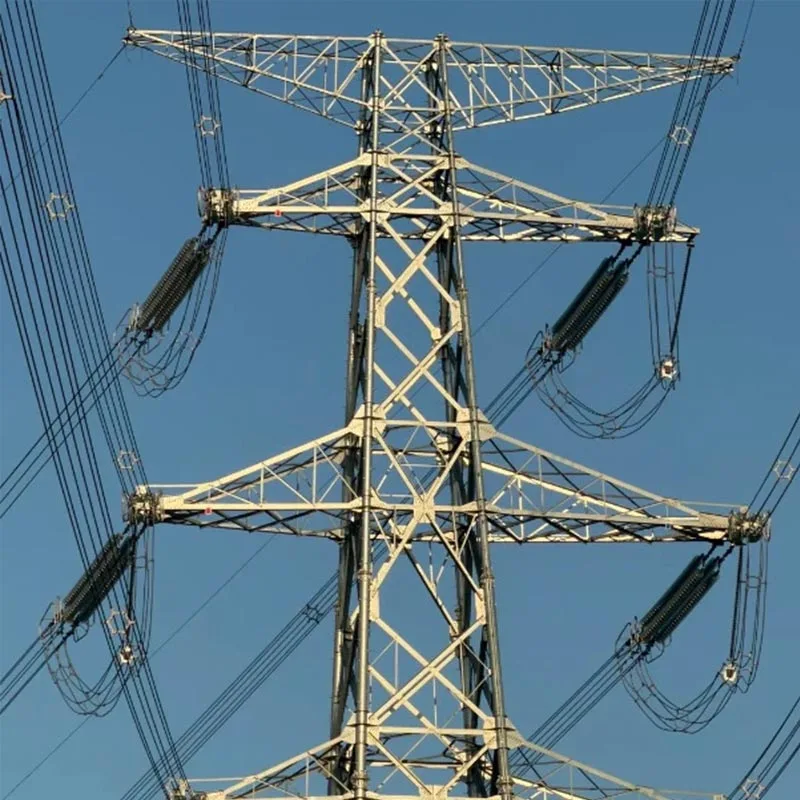

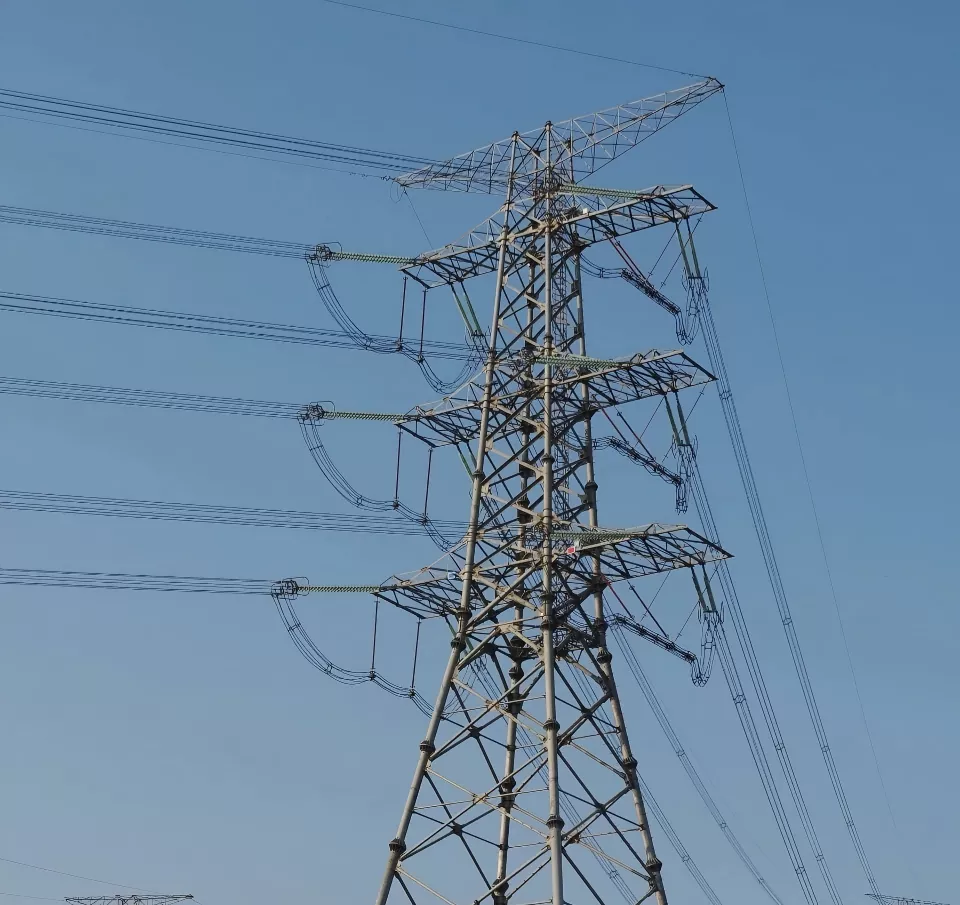

Anbang Tangent Towers zijn gepositioneerd als exclusieve dragende constructies voor rechte transmissiesecties, waarbij ze alleen het gewicht van geleiders en aarddraden, ijsbelastingen en horizontale windbelastingen dragen, zonder langdurige spanning en hoekspanning van de lijnen.

Ze zijn gefocust op een lichtgewicht mechanisch ontwerp van spanten, weerbestendige anti-corrosie onder alle omstandigheden, nauwkeurige structurele optimalisatie en gemakkelijke constructie en onderhoud. Ze zijn aanpasbaar aan diverse infrastructuurscenario's zoals vlaktes, heuvels, bergen, omgevingen met hoge luchtvochtigheid aan de kust en zoutnevel, en nieuwe energieparken.

Ze bieden een stabiel, duurzaam en kosteneffectief ondersteuningssysteem voor staalconstructies voor transmissiecorridors over lange afstanden, en voldoen tegelijkertijd aan de projectvereisten voor de levering van fotovoltaïsche en windenergie, transformatie van stads-landelijke netwerken en interprovinciale energienetwerken, die dienen als de fundamentele dragende kerncomponent van nieuwe energietransmissienetwerken.

Ons volledige serie torenspecificatiesysteem

1. Conventionele laagspanningsserie (35 kV/110 kV)

Voornamelijk de bovengenoemde Z-vormige en vereenvoudigde droge torens, met lage en lichtgewicht torenlichamen, kleine funderingsvoetafdruk, geschikt voor stedelijke en landelijke distributienetwerken, transmissietakken in gemeentes en kleine nabijgelegen, op het elektriciteitsnet aangesloten nieuwe energieprojecten.

2. Hoogspanningstrunkserie (220 kV/330 kV)

Standaard droge en komvormige rechte torens, geoptimaliseerde dwarsarmafstand en isolatiecoördinatieafstand, voldoende stijfheidsredundantie, geschikt voor hoofdtransmissielijnen van het elektriciteitsnet, interregionale transmissiehoofdlijnen en uitgaande lijnen van grote wind- en zonne-energiecentrales.

3. Compacte gespecialiseerde serie

Compacte, rechte torens met smalle basis, die de torenworteloverspanning en de corridorvoetafdruk verkleinen, geschikt voor projecten in gebieden met beperkte landvoorraden, woonwijken in de buurt en beperkte ecologische corridors; ook compatibel met kleine hoeken en kleine draaiomstandigheden, waardoor de flexibiliteit in de lijnindeling toeneemt.

4. Algemene structurele parameters

De belangrijkste materialen zijn Q345B en Q420 laaggelegeerd staal met hoge sterkte, met volledige torenbouten gemonteerde vakwerkstructuur, trapeziumvormig taps toelopend torenlichaamsontwerp, torenhoogte variërend van 18 m tot 75 m, geschikt voor conventionele overspanningen van 80 m tot 400 m, strikt in overeenstemming met GB50545 Power Transmission Line Design Specification en DL / T staalconstructie-industrienormen voor productie en productie.

Kernproductvoordelen

(1) Structurele optimalisatie

Vertrouwend op de simulatie- en analysetechnologie van de eindige elementenstructuur, worden de dwarsdoorsnede, de hellende materiaalopstelling en de verbindingsspanning van het torenlichaam in het hele gebied geoptimaliseerd, waardoor het traditionele redundante materiaalontwerp wordt verlaten.

Op voorwaarde dat wordt voldaan aan de nationale belastingsvereisten van windweerstand, aardbevingsbestendigheid en ijsbedekking, wordt het eigengewicht van het torenlichaam geoptimaliseerd met 12% ~ 18%, is het transmissiepad van de spantkracht duidelijk en is de nauwkeurigheid van de doorbuigingscontrole beter dan het sectorgemiddelde.

De wortelopening van de fundering is kleiner, de hoeveelheid grondwerk en het betonverbruik worden tegelijkertijd verminderd, wat de verwerving van projectgrond en de civiele bouwkosten aanzienlijk vermindert, en een optimaal evenwicht bereikt tussen structurele veiligheidsredundantie, materiaalbenuttingsgraad en projectkosten.

(2) Corrosiebestendig

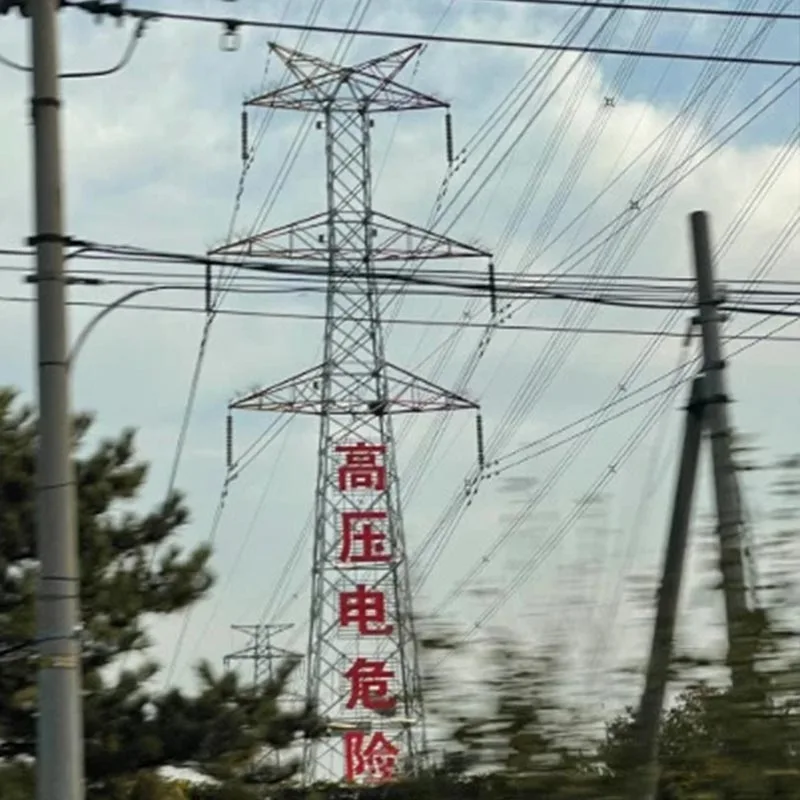

Anbang neemt het nationale standaard thermisch verzinkproces over.

Het staal is over het hele gebied ondergedompeld en de dikte van de zinklaag is uniform en stabiel ≥ 85 μm, gecombineerd met passivatie- en afdichtingsbehandeling, om weerstand te bieden aan zoutnevel aan de kust, industriële zuren en alkali, vochtige condensatie, regen, sneeuw en vries-dooi en andere omgevingscorrosie.

De basislevensduur van het productontwerp is 50 jaar, en de anticorrosielaag vergaat langzaam tijdens buitengebruik, waardoor de frequentie van latere verfreparaties en roestverwijderingswerkzaamheden en onderhoud aanzienlijk wordt verminderd, de exploitatie- en onderhoudskosten van de hele levenscyclus worden verlaagd en de aanpassing aan complexe regionale omgevingen zoals de kust van Shandong, de hoge luchtvochtigheid in het binnenland en ernstige kou en ijs in het noorden.

(3) Zelfontwikkelde veiligheidsoctrooistructuur

Uitgerust met de recyclebare gepatenteerde anti-klimstructuur van Anbang New Energy, is de toren uitgerust met een intrekbaar toegangspedaal, dat automatisch wordt gerecycled en verborgen wanneer het dagelijks inactief is, waardoor wordt voorkomen dat irrelevant personeel in strijd met de regelgeving kan klimmen.

Alleen professioneel bedienings- en onderhoudspersoneel kan het onderhoudskanaal ontsluiten en uitbreiden, rekening houdend met de veiligheidsbescherming van werk op grote hoogte en openbare veiligheidscontrole, het opvullen van de beveiligingslacunes van traditionele torens zonder bescherming en gemakkelijk te beklimmen, en voldoen aan de eisen van de veiligheidsstandaardisatie van het elektriciteitsnet.

(4) Geprefabriceerde modulaire productie

De hele torencomponentenfabriek standaardiseert het stansen, ponsen en voormonteren, en alle boutgaten zijn nauwkeurig op elkaar afgestemd, en er is geen noodzaak voor secundair snijden en lassen ter plaatse, en het pure lassen en monteren van de bouten is vereist.

Lichtgewicht splitsen van componenten, geen probleem met wegtransport en gemakkelijke overdracht van ruige bergachtige weggedeelten.

Vereenvoudigd installatieproces, verkorte werktijd op grote hoogte en synchroon verlaagde kosten voor bouwpersoneel en bouwperiode, geschikt voor reparatie van noodstroomnetwerken en spoedprojecten voor batchinfrastructuur, gemakkelijke demontage en modificatie en vervanging van componenten, en heeft secundaire hergebruikswaarde.

(5) Aanpassen aan een breed scala aan omgevingen

Het structurele ontwerp omvat 8 niveaus van aardbevingsbestendigheid, 12 niveaus van windweerstand en ernstige ijsbedekking.

De taaiheid van staal neemt niet af in omgevingen met ernstige koude en lage temperaturen, en de structurele prestaties van kustgebieden met een hoog zoutgehalte zijn stabiel.

De funderingsvorm is flexibel aangepast aan uitgegraven funderingen, plaatfunderingen en ondiepe ondergrondse trapfunderingen, geschikt voor meerdere geologieën van modder, hellingen, bergen en vlakten, zonder grootschalige locatietransformatie.

Het is geschikt voor niet-standaard scenario's zoals perifere transmissiecorridors van nieuwe energiecentrales en lijnnetwerken in afgelegen bergachtige gebieden.

(6) Hele keten van kwaliteitscontrole

Als nationale hightech onderneming heeft Anbang een volledig proceskwaliteitscontrolesysteem opgezet voor herinspectie van staalfabrieken, testen van de nauwkeurigheid van de blanking, detectie van lasfouten, testen van gegalvaniseerde lagen en belastingsimulatietests.

Benader de productienormen van het State Grid en China Southern Power Grid strikt, met een sterke uitwisselbaarheid van componenten en nul afwijkingen in de batchaanvoergroottes om de consistentie van de batchopbouw van lijnen te garanderen.

Toepassingsscenario's

Het directe hoogspannings-/laagspannings-backbone-transmissiekanaal van het staatsnet en het lokale elektriciteitsnet;

Fotovoltaïsche elektriciteitscentrales en windparken sturen nieuwe energie naar speciale lijnen;

Verbeteringen van het stedelijke en landelijke elektriciteitsnet, transformatie van het landelijke elektriciteitsnet en interne stroomtoevoerlijnen in industrieparken;

Energietransmissieprojecten in beperkte corridors zoals heuvelachtige bergen, kustkusten en ecologische reservaten;

Batchnetwerk van rechte lijnen over lange afstanden en ondersteunende spanningsbestendige torens om een ​​compleet transmissiesysteem te bouwen.

Ondersteunende diensten voor ondernemingen

Qingdao Anbang Nieuwe Energiebiedt one-stop-oplossingen voor de volledige keten, van vroeg lijnonderzoek, ontwerp op maat van het torentype, diepgaande verificatie van tekeningen, tot massaproductie en productie in de fabriek, logistieke voertuigdistributie, technische begeleiding ter plaatse voor installatie en latere geïntegreerde diensten voor bediening en onderhoud.

We ondersteunen overzeese exportaanpassingen, gepersonaliseerd onderzoek en ontwikkeling van niet-standaard parameters, vertrouwen op de voordelen van de productiecapaciteit van Jiaozhou Intelligent Manufacturing Industrial Park, zorgen voor snelle levering op grote schaal en bieden betrouwbare ondersteuning voor staalconstructies voor binnenlandse en buitenlandse energie-infrastructuurprojecten met stabiele productiecapaciteit, hardcore kwaliteit en full-cycle service.
