Waarom is een spantoren essentieel voor moderne krachtoverbrengingssystemen?

1. Wat is een spantoren?

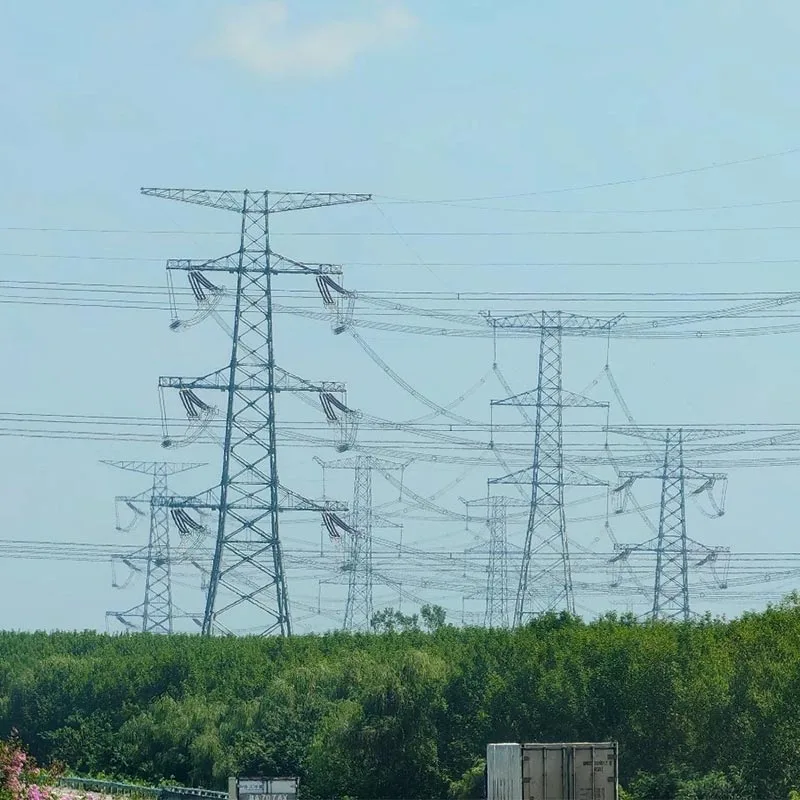

Een spanningstoren is een gespecialiseerde zendmast die is ontworpen om hoge mechanische belastingen te weerstaan ​​die worden veroorzaakt door geleiderspanning in bovengrondse hoogspanningslijnen. In tegenstelling tot hangtorens, die voornamelijk het verticale gewicht van geleiders ondersteunen, zijn spantorens ontworpen om longitudinale krachten op te vangen die worden gegenereerd door veranderingen in de lijnrichting, doodlopende verbindingen, rivierovergangen en bergachtig terrein.

Spantorens worden veel gebruikt in elektrische transmissiesystemen, variërend van middenspanningsdistributielijnen tot ultrahoogspanningsnetwerken. Hun versterkte structurele ontwerp helpt de stabiliteit van de geleider te behouden, zelfs onder extreme weersomstandigheden zoals harde wind, zware ijsophoping of seismische activiteit.

2. Waarom zijn spantorens belangrijk?

Moderne elektrische infrastructuur is sterk afhankelijk van de betrouwbaarheid van de transmissie. Spantorens bieden de structurele integriteit die nodig is voor veilig energietransport over lange afstanden. Zonder deze zouden transmissielijnen kwetsbaar worden voor instabiliteit, doorzakken van de geleider en ernstige weersschade.

Deze torens zijn vooral belangrijk in gebieden waar transmissielijnen te maken krijgen met richtingsveranderingen of moeilijke landschappen. Ze voorkomen dat overmatige spanning zich over het hele lijnsysteem verspreidt en verminderen het risico op wijdverbreide uitval.

• Verbeter de betrouwbaarheid van het netwerk
• Verminder beweging van de geleider
• Verhoog de transmissieveiligheid
• Ondersteun oversteekplaatsen met grote overspanningen
• Verbeter de structurele duurzaamheid
• Bescherm de stroomcontinuïteit tijdens stormen

Nutsbedrijven geven steeds meer prioriteit aan robuuste spanningstorensystemen, omdat uitval van de infrastructuur kan leiden tot aanzienlijke economische verliezen en operationele verstoringen.

3. Hoe werkt een spantoren?

Spanningstorens werken door het balanceren en weerstaan ​​van mechanische belastingen gegenereerd door geleiders. De torenconstructie brengt de spanningskrachten van de geleider over naar de fundering, waardoor de stabiliteit van de transmissielijn wordt gegarandeerd.

Wanneer een elektriciteitsleiding van richting verandert of eindigt, oefenen de geleiders aanzienlijke trekkrachten uit. Spantorens zijn speciaal ontworpen met versterkte dwarsarmen, sterkere funderingen en zwaardere stalen componenten om deze krachten te weerstaan.

Isolatorstrengen die aan spantorens zijn bevestigd, zijn over het algemeen horizontaal of in V-vormige configuraties gerangschikt om de longitudinale spanningen beter aan te kunnen. Dit verschilt van ophangtorens waarbij isolatoren doorgaans verticaal hangen.

4. Wat zijn de belangrijkste soorten spantorens?

Verschillende transmissieomgevingen vereisen verschillende spanningstorenconfiguraties. Ingenieurs selecteren torentypen op basis van spanningsniveau, terrein, overspanningslengte, omgevingsomstandigheden en geleideropstelling.

Sommige projecten maken ook gebruik van hybride torenontwerpen die ophangings- en spanningsmogelijkheden combineren voor meer flexibiliteit en lagere infrastructuurkosten.

5. Welke materialen worden gebruikt in spantorens?

Materiaalkeuze heeft rechtstreeks invloed op de duurzaamheid van de toren, corrosieweerstand, mechanische prestaties en levensduur. De meeste moderne spanningstorens worden vervaardigd uit gegalvaniseerd staal vanwege de uitzonderlijke sterkte en weersbestendigheid.

Veel voorkomende materialen zijn onder meer:

• Thermisch verzinkt staal
• Weerbestendig constructiestaal
• Hoogwaardig gelegeerd staal
• Composietmaterialen voor speciale toepassingen

Door galvanisatie ontstaat een beschermende zinklaag die corrosie minimaliseert, zelfs in kust- of industriële omgevingen. Dit verlengt de operationele levensduur van de toren aanzienlijk.

6. Hoe worden spantorens ontworpen?

Het ontwerpen van een spanningstoren omvat gedetailleerde structurele analyses en technische berekeningen. Ingenieurs moeten rekening houden met elektrische vereisten, omgevingsomstandigheden, mechanische belastingen en veiligheidsnormen.

Belangrijke ontwerpfactoren zijn onder meer:

• Analyse van de windbelasting
• Berekeningen van de ijslast
• Seismische weerstand
• Spanningskrachten van de geleider
• Vereisten voor bodemvrijheid
• Stabiliteit van de fundering
• Elektrische isolatieafstanden

Computerondersteunde structurele modellering wordt vaak gebruikt om verschillende bedrijfsomstandigheden te simuleren voordat de productie begint. Dit helpt ingenieurs de prestaties van de toren te optimaliseren en tegelijkertijd de materiaalverspilling te verminderen.

7. Waar worden spantorens vaak gebruikt?

Spantorens zijn essentieel in veel infrastructuurprojecten wereldwijd. Hun toepassingen strekken zich uit over energietransmissie, de integratie van hernieuwbare energie, industriële energiesystemen en nationale nutsnetwerken.

Veel voorkomende toepassingsgebieden zijn onder meer:

• Hoogspanningstransmissielijnen
• Ultrahoogspanningsnetwerkprojecten
• Transmissiesystemen voor windparken
• Aansluitingen waterkrachtcentrales
• Transmissieovergangen over de rivier
• Stroomnetwerken in de bergen
• Industriële stroomdistributiesystemen

Terwijl duurzame energieprojecten zich wereldwijd blijven uitbreiden, neemt de vraag naar duurzame spanningstorenoplossingen snel toe.

8. Met welke uitdagingen worden spanningstorens geconfronteerd?

Ondanks hun robuuste ontwerp worden spantorens in de loop van de tijd met verschillende operationele uitdagingen geconfronteerd. Blootstelling aan het milieu, mechanische vermoeidheid en veroudering van de infrastructuur kunnen de prestaties op de lange termijn beïnvloeden.

De belangrijkste uitdagingen zijn onder meer:

Preventieve engineering en regelmatige inspecties zijn essentieel voor het behoud van de operationele betrouwbaarheid gedurende de hele levenscyclus van de toren.

9. Hoe wordt de installatie uitgevoerd?

De installatie van een spantoren vereist een nauwkeurige planning en bekwame technische teams. Het proces begint met locatieonderzoek en voorbereiding van de fundering voordat de torenmontage plaatsvindt.

Typische installatiestappen zijn onder meer:

• Geologisch locatieonderzoek
• Opgraving van de fundering
• Constructie van betonnen funderingen
• Montage torensectie
• Hijsen met kraan of boortoren
• Aanhalen en uitlijnen van bouten
• Installatie van isolator en geleider
• Eindinspectie en testen

Op moeilijk terrein kunnen helikopters of gespecialiseerde hijsapparatuur nodig zijn om componenten efficiënt te transporteren.

10. Welk onderhoud is vereist?

Routineonderhoud is noodzakelijk om structurele prestaties en elektrische betrouwbaarheid op de lange termijn te garanderen. Onderhoudsprogramma's helpen vroege tekenen van schade op te sporen voordat er grote storingen optreden.

Veel voorkomende onderhoudswerkzaamheden zijn onder meer:

• Visuele structurele inspecties
• Corrosiemonitoring
• Controles van het aandraaien van bouten
• Inspecties van funderingen
• Isolatie reinigen en vervangen
• Verificatie van de spanning van de geleider
• Drone-gebaseerde luchtinspecties

Veel nutsbedrijven gebruiken nu digitale monitoringsystemen en slimme sensoren om de mogelijkheden voor voorspellend onderhoud te verbeteren.

11. Hoe kiest u de juiste leverancier van spantorens?

Het selecteren van een betrouwbare leverancier is een van de belangrijkste beslissingen voor elk transmissieproject. Een gekwalificeerde fabrikant kan de productkwaliteit, technische nauwkeurigheid, tijdige levering en technische ondersteuning op lange termijn garanderen.

Belangrijke selectiecriteria zijn onder meer:

Qingdao Anbang New Energy Technology Co., Ltd.heeft een sterke expertise ontwikkeld op het gebied van infrastructuuroplossingen voor energietransmissie door zich te concentreren op productieprecisie, structurele betrouwbaarheid en op maat gemaakte technische ondersteuning voor wereldwijde energieprojecten.

12. Toekomstige trends in spantorentechnologie

De energietransmissie-industrie blijft zich ontwikkelen om te voldoen aan de groeiende vraag naar energie en duurzaamheidsdoelstellingen. Verwacht wordt dat toekomstige spantorenontwerpen lichter, sterker, slimmer en milieuvriendelijker zullen worden.

Opkomende trends zijn onder meer:

• Slimme monitoringintegratie
• Geavanceerde corrosiebestendige coatings
• Modulaire torenconstructie
• Verbeterde seismische prestaties
• Lichtgewicht composietmaterialen
• AI-ondersteunde structurele analyse
• Integratie van het hernieuwbare energienetwerk

Naarmate de energie-infrastructuur zich wereldwijd uitbreidt, zal de rol van geavanceerde spanningstorensystemen steeds belangrijker worden bij het ondersteunen van een stabiele en efficiënte energiedistributie.
