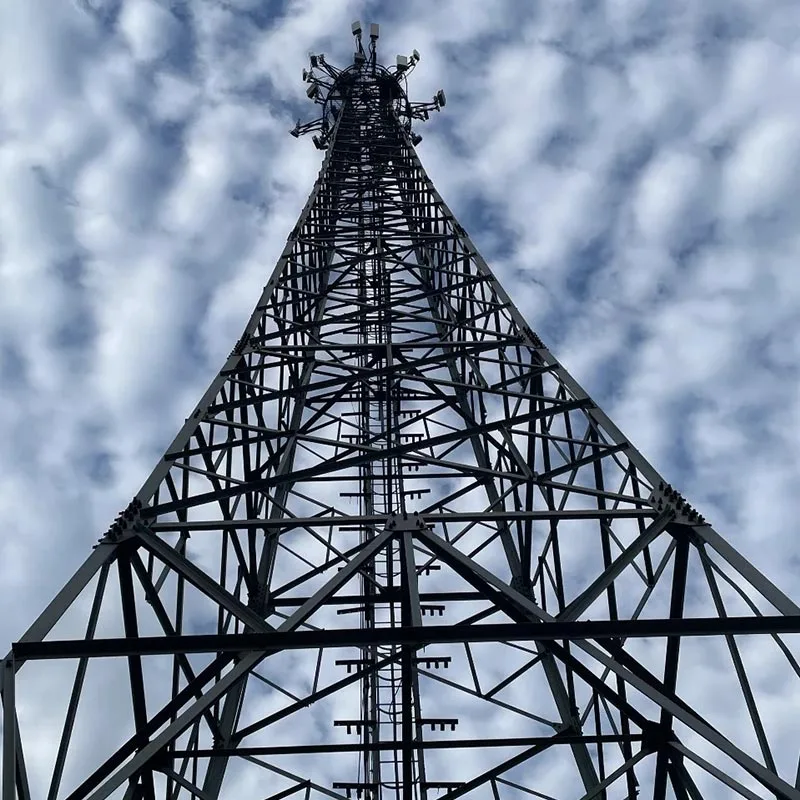

Hoek stalen honingraattoren

Qingdao Anbang New Energy vertrouwt op een wereldwijd supply chain- en technisch serviceteam om volledige procesdiensten te leveren van het vroege projectontwerp en de productie op maat tot de installatiebegeleiding op locatie en de after-sales onderhoud.

We hebben hoekstaalhoningraattorenoplossingen geleverd voor meerdere nieuwe energie- en energieprojecten in Zuidoost-Azië, Europa, Afrika en andere regio's.

Wij kunnen snel reageren en kwalitatief hoogwaardige producten leveren volgens lokaal klimaat, normen en bouwschema-eisen, ter ondersteuning van mondiale schone energie en infrastructuur ontwikkeling.

Ons product heeft een honingraatroosterstructuur als kern, die integreert het hoge draagvermogen van traditionele stalen hoektorens met de hoge stabiliteit van honingraatconstructies.

De Het belangrijkste materiaal is warmgewalst hoekstaal met hoge sterkte, dat voldoet aan de nationale normen en een lange levensduur heeft Hot-dip galvaniseren anti-corrosieproces. Het ondersteunt volledige parameteraanpassing voor torenhoogte, belasting en windweerstand niveau, en meer.

Het product combineert ook een compacte structuur, kleine voetafdruk, sterke wind- en seismische weerstand, en lage onderhoudskosten. Het voldoet aan internationale en binnenlandse normen zoals ISO 9001 en GB/T 2694, geschikt voor middelhoge en lage (15-60 meter) hoge constructies op het gebied van hernieuwbare energie, energie, communicatie, beveiliging en andere en biedt efficiënte, veilige en kosteneffectieve ondersteuningsoplossingen voor mondiale projecten.

Kernvoordelen

Ondersteuning van technologie voor patentversterking: Onze stalen hoekhoningraattorens zijn voorzien van gepatenteerde versteviging technologie voor stalen componenten die worden gebruikt in krachttransmissietorens (CN223937740U).

De toren is gebouwd met zorgvuldig geselecteerd warmgewalst hoekstaal met hoge sterkte, zoals Q355B/Q345B, vergezeld van verdikte knooppuntplaten (≥5mm) en basisplaten (≥16mm). Elke batch wordt geleverd met een materiaalcertificaat en mechanische prestatietests inclusief spectroscopische analyse en trekproeven.

Uitstekende structurele prestaties: De hoekstaalhoningraattoren voldoet aan het ruimtelijke driehoekige mechanisch systeem en maakt gebruik van hoogwaardig hoekstaal, wat zorgt voor een stabiel zwaartepunt met sterke wind- en ijsbestendigheid.

Door vormen driehoekige steunen door klemmen, draadstangen en draadhulzen, de sterkte en stijfheid van de hoofdleiding hoek staal wordt aanzienlijk vergroot zonder te boren, waardoor schade aan het basismateriaal wordt voorkomen en de algehele kwaliteit verbetert draagvermogen met ruim 30%.

Langdurige corrosiebescherming: Het kernproces tegen corrosie maakt gebruik van thermisch verzinken (zandstralen om te roesten). verwijderingsgraad Sa2.5), met een zinklaagdikte ≥86μm (conform GB/T 13912 normen).

Het kan zijn geüpgraded naar een samengestelde anti-corrosieoplossing volgens de eisen van de klant, geschikt voor zware omgevingen zoals kust hoge zoute mist en industriële gebieden.

Efficiënte constructie: Bij de verbindingsmethode wordt hoofdzakelijk gebruik gemaakt van bouten met gedeeltelijk laswerk als aanvulling. Torensegment De montage wordt voltooid via een geautomatiseerd montageplatform.

In de fabriek geprefabriceerde onafhankelijke volledige segmenten van de toren maakt gebruik van cirkelvormige plaat-op-plaatverbindingen, waardoor traditionele plaatverbindingen worden geëlimineerd. Lasnaden worden geïnspecteerd niet-destructief (UT/MT) om de verbindingssterkte te garanderen.

Flexibele maatwerk: Wij bieden aanpassingsdiensten met volledige parameters (hoogte / belasting / interface). Toren hoogten bereik van 15 tot 60 meter, met een laadvermogen van 500–5000 kg, perfect geschikt voor fotovoltaïsche booster stations, windmetingen voor windenergie, communicatiebasisstations en andere uiteenlopende vereisten.

Brede toepassingsscenario's: Geschikt voor krachtoverbrenging (ultrahoge spanning / hoge spanning), communicatiebasis stations, windenergieondersteuning, bliksembeveiliging, monitoring en andere velden, die hoogtes van 5 tot 80 bestrijken meter.

De compacte honingraatstructuur vermindert de voetafdruk met 10% -15% in vergelijking met traditionele stalen hoektorens, waardoor het meer geschikt is voor beperkte ruimtes in stedelijke buitenwijken, landbouwgronden en bergachtige gebieden.

Specificatieparameters

Toepassingsscenario

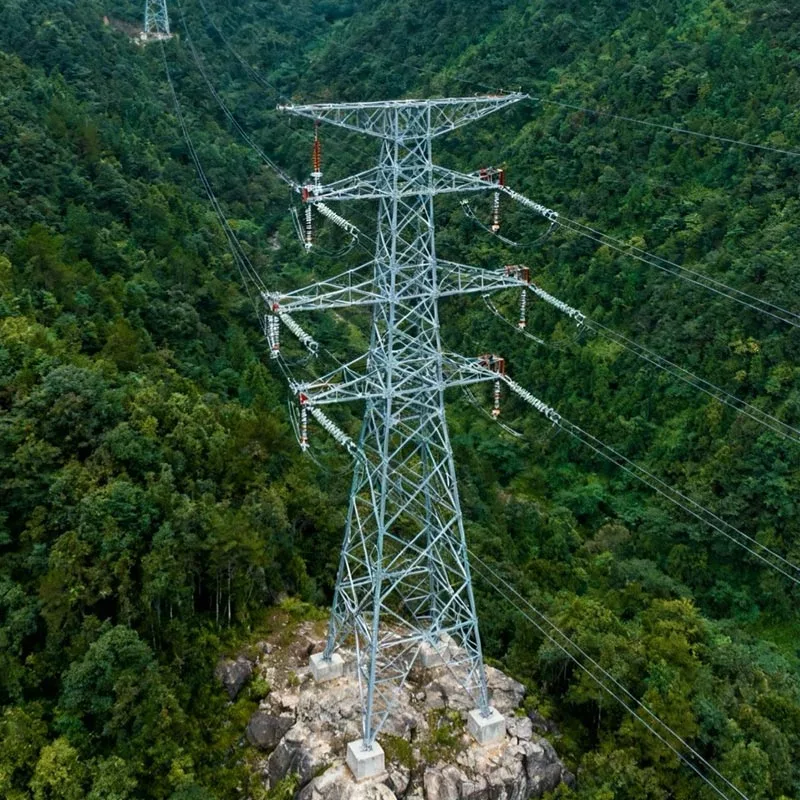

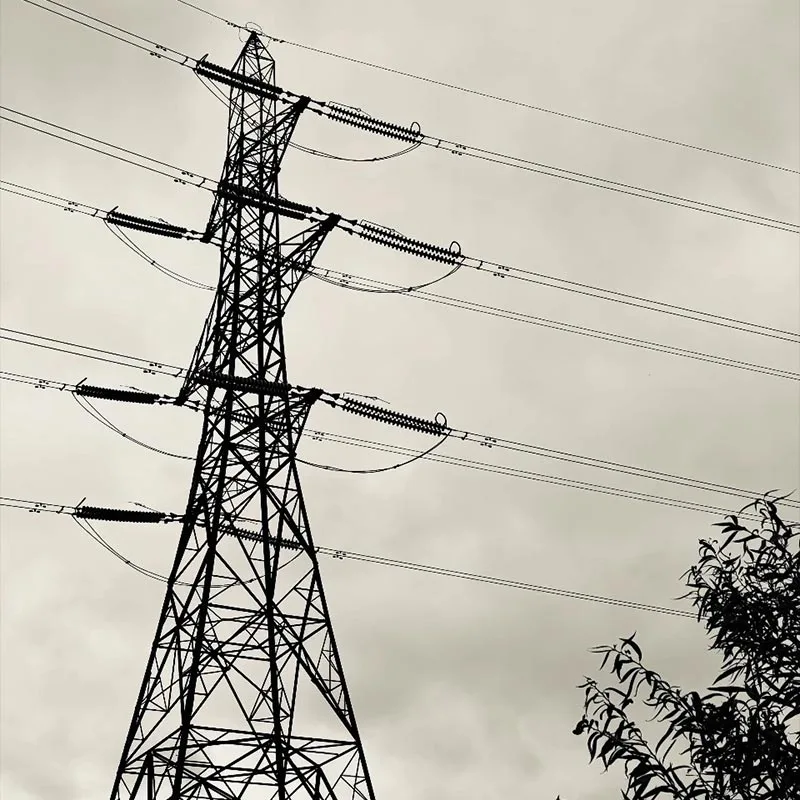

Elektrische krachtoverbrenging: hoogspannings-/ultrahoogspanningstransmissielijnen, renovatie van landelijke netwerken, park ondersteuningstorens voor de voeding.

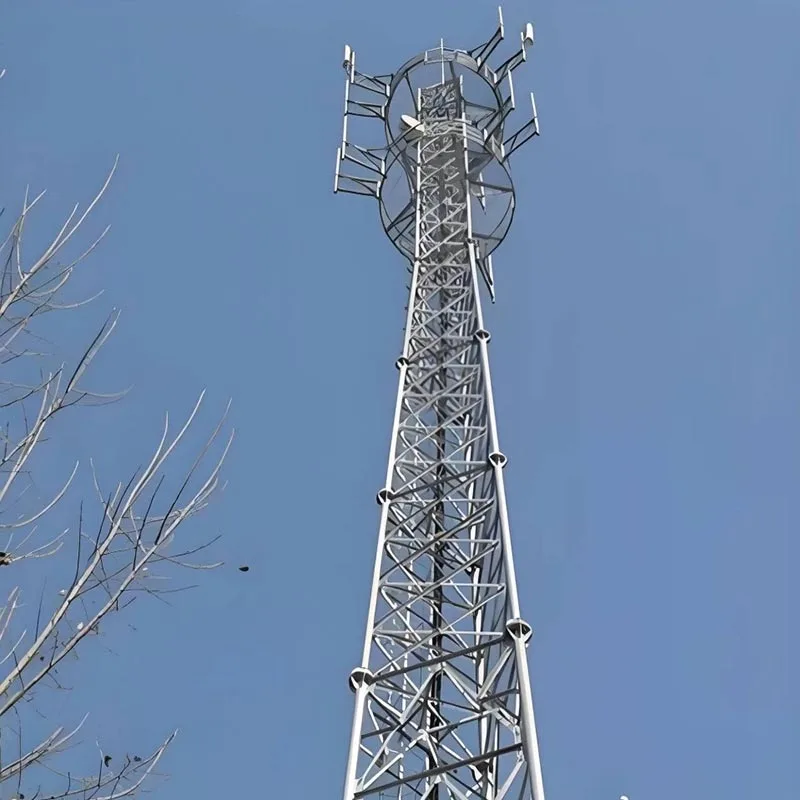

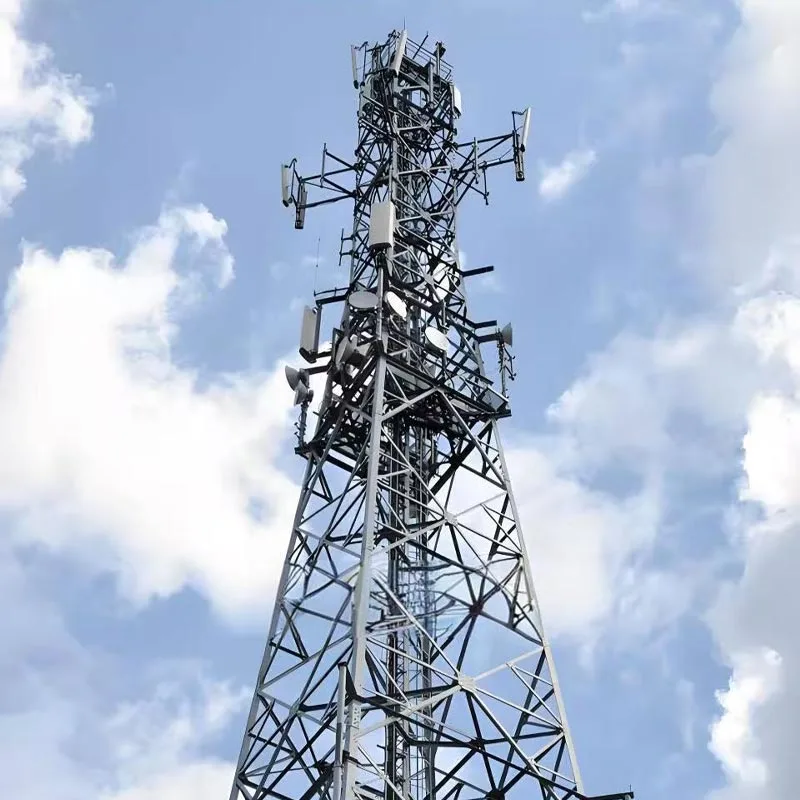

Communicatiebasisstations: 5G/4G macrobasisstations, microstationbevestigingen, stedelijke en landelijke signaaldekking torens.

Ondersteuning van windenergie: Windmeetmasten, verzamellijnmasten, veldstationmonitoring en bliksem bescherming torens.

Fotovoltaïsche energieopslag: Communicatietorens voor fotovoltaïsche elektriciteitscentrales, bewakingstorens voor locatiebeveiliging.

Industriële monitoring: Externe bewakingstorens voor mijnen, olievelden, rivieren, preventie van bosbranden, enz.

Gemeentelijke Techniek: Stadsverlichting, verkeersmonitoring, weermonitoring, bliksembeveiligingstorens.

Berg / buitenwijk: Lichtgewicht torens voor gebieden met complex terrein, eenvoudiger transport en installatie.

Veelgestelde vragen

1. Wat is het verschil tussen een stalen hoekhoningraattoren en een traditionele stalen hoektoren?

Vergeleken met traditionele stalen hoektorens: de honingraatroosterstructuur optimaliseert het krachtoverdrachtspad, verhoging van het draagvermogen met 15%–20% met dezelfde hoeveelheid staal, wat zorgt voor betere wind- en aardbevingsbestendigheid weerstand en hogere efficiëntie bij modulaire assemblage.

2. Hoe wordt corrosiebescherming aangepast voor mondiale projecten?

Standaard thermisch verzinken (zinklaag ≥86μm), doorstaat de zoutsproeitest van 96 uur zonder te roesten;
Voor kustgebieden met een hoog zoutgehalte, industriële en andere scenario's, een dubbele anticorrosieoplossing met thermisch verzinken en er is een fluorkoolstofcoating aangebracht, waardoor de levensduur wordt verlengd tot 35-40 jaar;
Alle bevestigingsmiddelen zijn thermisch verzinkt en de boutverbindingen zijn voorzien van een Dacromet-coating om plaatselijke corrosie te voorkomen.

3. Wat is de leveringscyclus voor maatwerkproducten?

Standaardproducten (15–30 meter): Op voorraad leverbaar, verzonden binnen 7–15 dagen;
Maatwerkproducten (30–60 meter, inclusief speciale anticorrosie-/belastingseisen): Afhankelijk van ontwerp complexiteit, wordt de productie binnen 20-45 dagen voltooid, waarbij installatiebegeleiding en technische ondersteuning worden geboden.

4. Welke belangrijke punten verdienen aandacht tijdens installatie en onderhoud?

Installatie: Moet worden uitgevoerd door een team met installatiekwalificaties voor hoogbouw, strikt gemonteerd volgens tekeningen, waarbij de boutkoppels voldoen aan de normen (M24-bouten ≥ 400 N·m) om de verticaliteit te garanderen;
Onderhoud: Controleer de galvanisatiedikte en boutdichtheid elke 2 jaar; een uitgebreide inspectie uitvoeren na tyfoons of aardbevingen; in kustgebieden de anticorrosielaag elke 3 jaar repareren en opnieuw meten aardingsweerstand elke 1 à 2 jaar.

5. Aan welke internationale/huishoudelijke normen voldoet het product?

Binnenlandse normen: GB/T 2694 "Technische voorwaarden voor de productie van transmissielijntorens", GB 50017 "Staal Structuurontwerpnorm", GB 50135 "Hoogbouwontwerpnorm";
Internationale normen: ISO 9001 kwaliteitsmanagementsysteem, ASTM, DIN, JIS, enz., en kunnen de bijbehorende conformiteitsdocumenten volgens de vereisten van het projectland.
