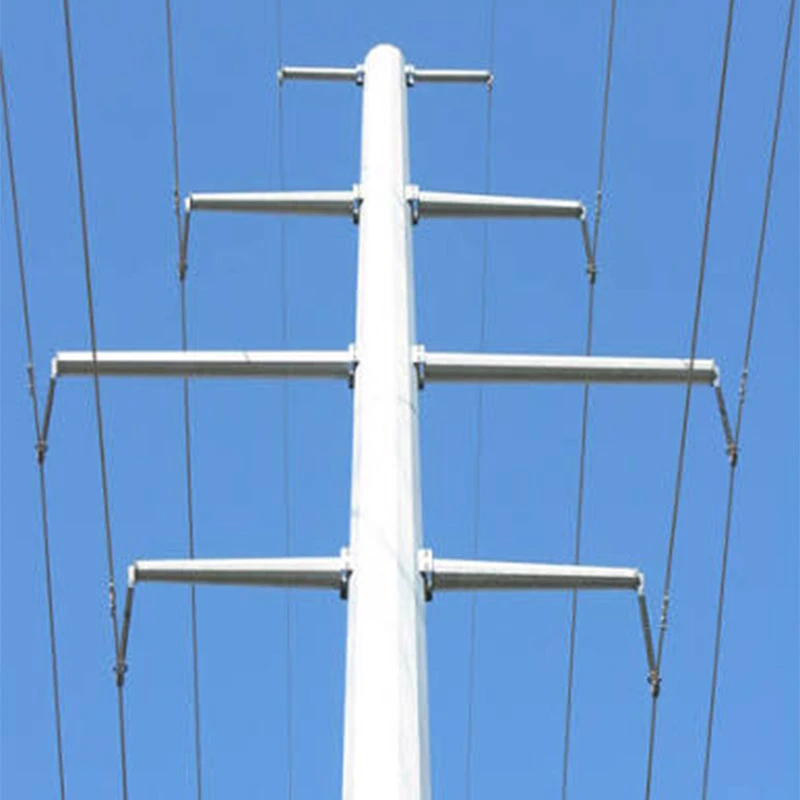

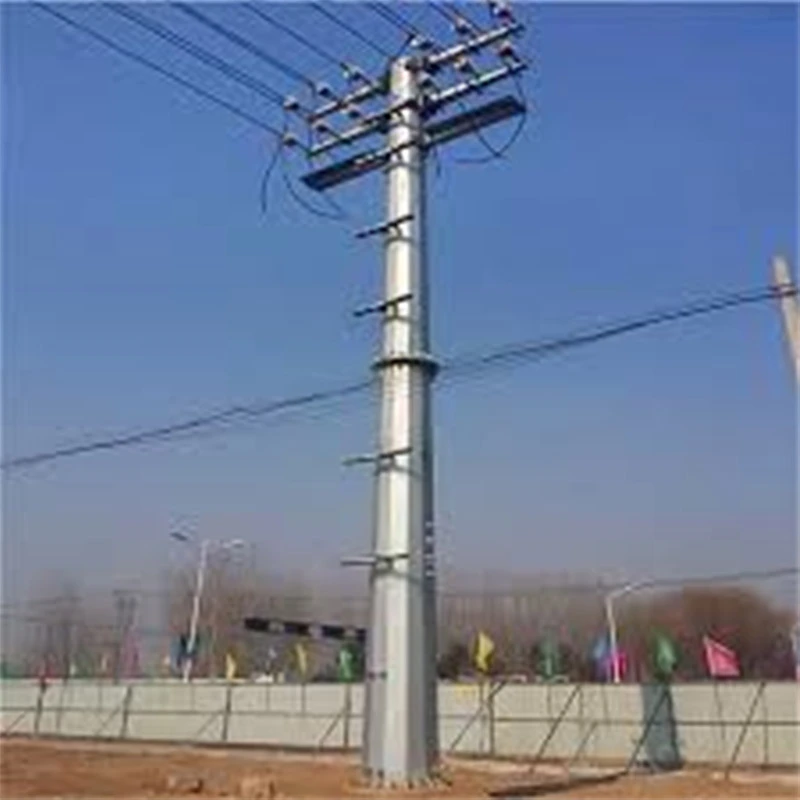

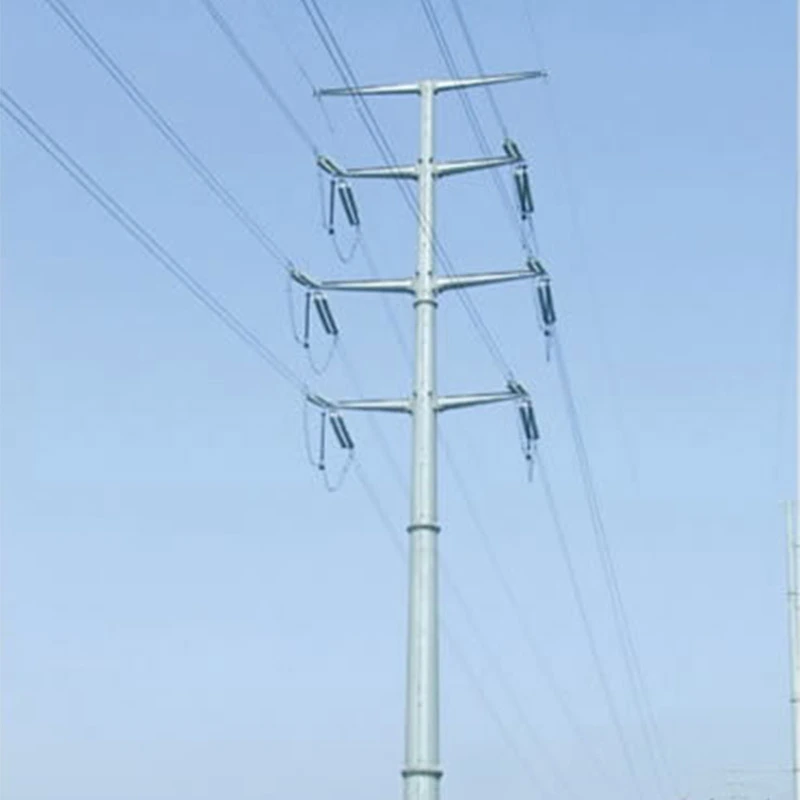

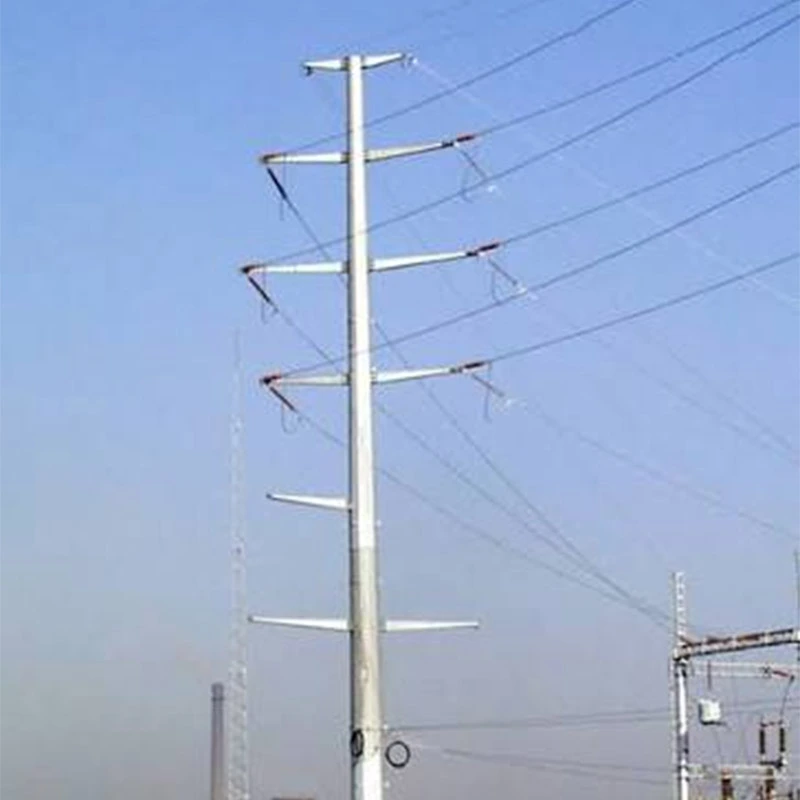

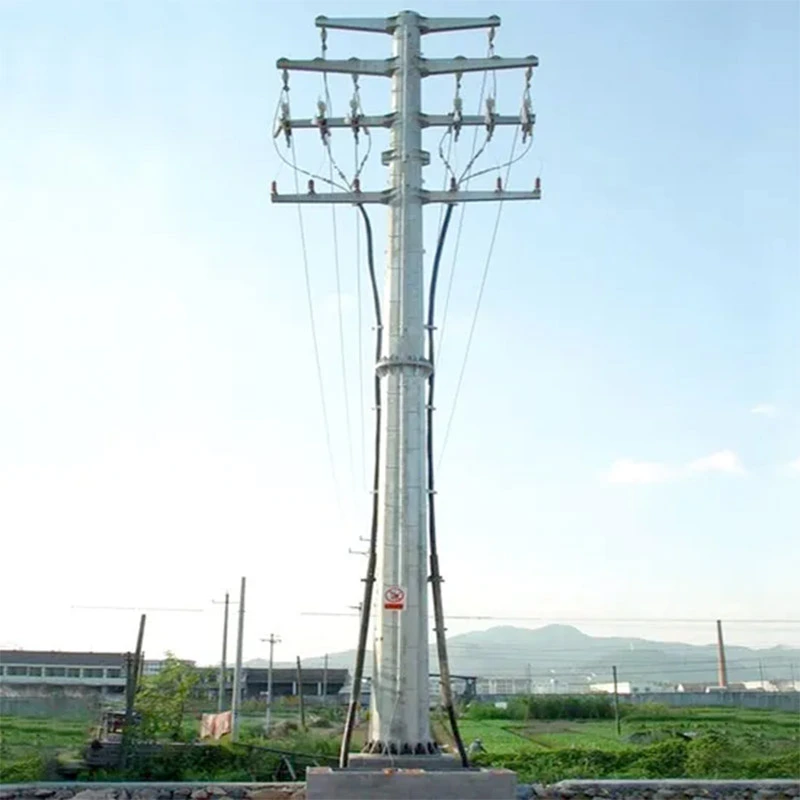

Buisvormige stalen spantoren

Alle producten voldoen aan de Europese normen EN 1090 en EN 10025, gevalideerd door gezaghebbende testrapporten van derden van SGS en TÜV. Er worden overal strikte grondstoffeninspecties en kwaliteitscontroles van het eindproduct uitgevoerd productie om corrosiewerende prestaties en mechanische sterkte op lange termijn te garanderen. Wij beschikken over een rijk mondiaal project ervaring en heeft stalen spantorens geleverd voor meerdere 220 kV-500 kV bovengrondse transmissieprojecten in heel Europa, Centraal-Azië en andere regio's. Geoptimaliseerd voor lijnovergangen in hoeksecties, draadspanninglagers en veldinstallatie, deze toren beschikt over een gemakkelijke montage en lage onderhoudskosten. Op maat gemaakte tekening Er kunnen verwerkings- en volledige certificeringsdocumenten worden verstrekt die aansluiten bij de aanbesteding van de klant en de bouw van de locatie vraag.

Toepassingsscenario's van stalen spantorens

Stalen buisspanningsmasten worden op grote schaal ingezet voor bovengrondse hoogspanningstransmissielijnen van 220 kV-500 kV, ideaal voor lijnhoeksecties, eindpunten, rivierdalovergangen, bergachtig terrein en zoutnevelzones aan de kust, zoals evenals energie-evacuatieprojecten voor wind- en zonne-energiebases voor hernieuwbare energie.

Ondersteund door een sterke interne productiecapaciteit, voltooit onze fabriek een volledig scala aan productieworkflows: grondstoffeninspectie, CNC-snijden, robotlassen, pre-assemblage, thermisch verzinken en eindproduct testen, ondersteuning van aangepaste fabricage volgens klanttekeningen en sitebelastingsparameters.

Strenge kwaliteitsborging omvat elke productiefase. Bij kritische lassen worden niet-destructieve tests uitgevoerd. Producten voldoen met de EN 1090- en EN 10025-normen, vergezeld van gezaghebbende SGS- en TÜV-testrapporten van derden die betrekking hebben op mechanische sterkte en anticorrosieve prestaties.

Deze geprefabriceerde torens, die zich hebben bewezen in meerdere overzeese transmissieprojecten, maken een snelle veld- en lage montage mogelijk onderhoud, perfect afgestemd op de EPC-tender- en bouwvereisten van complex terrein

Gezaghebbende testgegevens en rapporten

Onze stalen trektoren ondergaat een uitgebreide verificatie door derden door SGS en TÜV, met volledige fysieke testrapporten beschikbaar voor indiening van projectaanbestedingen. Testitems hebben betrekking op de mechanische prestaties van grondstoffen, ultrasone niet-destructieve lasinspectie, thermisch verzinkende anticorrosieve prestaties, maattolerantie en gesimuleerde structurele belastingstest.

Belangrijke gezaghebbende testgegevens

1. Stalen substraat:vloeigrens ≥355 MPa, treksterkte 470-630 MPa, impact bij lage temperaturen energie ≥34J bij -20 ℃.

2. Thermisch verzinken:gemiddelde dikte van de zinklaag ≥86 μm; zoutsproeitest bewijst nul rode roest vorming gedurende een cyclus van 1000 uur, waardoor een langdurig anti-corrosievermogen buitenshuis wordt gegarandeerd.

3. Lasverbinding:100% ultrasone NDT-inspectie, geen scheur- of onvolledige smeltdefect gedetecteerd.

4. Structurele belasting:Een volledige monstertest valideert stabiele prestaties bij een hogere windsnelheid tot 45 m/s en zware ijslaagbelasting.

Standaardrichtlijnen voor routineonderhoud voor stalen buisspantorens

Deze richtlijn heeft betrekking op regelmatige inspectie en onderhoud van stalen buisspanningstorens die worden gebruikt op 220 kV-500 kV bovengrondse transmissielijnen, om een veilige werking op lange termijn te garanderen.

Visuele en structurele inspectie

Voer elke 6 tot 12 maanden een visuele inspectie van de volledige locatie uit. Controleer de vervorming van het torenlichaam en of de bout los zit of ontbreekt onderdelen, verbindingsstatus van buisverbindingen en funderingszetting. Haal losse bouten aan tot de aanhaalwaarde gespecificeerd in onze fabriekstestdocumenten. Vervang beschadigde onderdelen onmiddellijk.

Controle op corrosie

Inspecteer thermisch verzinkte oppervlakken. Raadpleeg de door SGS geverifieerde testnorm: gekwalificeerde zinklaagdikte ≥86 μm. Let op afbladderende zinklaag en roestvlekken, vooral bij lasnaden en zoutnevelzones aan de kust. Bijwerken zodra er rode roest ontstaat, wordt er anticorrosieverf aangebracht.

Controle van las- en hulponderdelen

Onderzoek de belangrijkste lasverbindingen; referentie TÜV ultrasone NDT-testnormen om oppervlaktescheuren op te sporen. Inspecteer isolatoren, fittingen en aardingsapparatuur. Zorg ervoor dat de aardingsweerstand binnen de ontwerpvereisten blijft.

Onderhoud na extreem weer

Voer na sterke wind, zwaar ijs of een aardbeving een speciale dringende inspectie uit. Controleer de doorbuiging en aansluiting van de toren integriteit. Alle onderhoudsgegevens moeten worden bewaard voor traceerbaarheid. Ons technisch team biedt after-sales ondersteuning voor beoordeling van complexe locaties en vervanging van componenten.

Certificeringen van Anbang-buisvormige stalen spantoren

De stalen buisspanningstoren van Qingdao Anbang New Energy beschikt over volledige certificeringen op systeem- en productniveau ter ondersteuning van mondiale hoogspanningstransmissieprojecten, met name EPC-aanbestedingen in de EU en Centraal-Azië.

Onze fabriek is gecertificeerd volgens het ISO 9001 kwaliteitsmanagementsysteem, het ISO 14001 milieumanagementsysteem en ISO 45001 Arbo- en veiligheidssysteem, dat gestandaardiseerde productiecontrole over de volledige cyclus garandeert van de inkomende grondstoffen tot de levering van het eindproduct.

Voor toegang tot de Europese markt voldoen producten aan EN 1090-1 (EXC3) en EN 10025-2, met CE-markering uitgegeven onder EU CPR regelgeving, samen met gevalideerde Factory Production Control (FPC)-documenten beoordeeld door TÜV-aangemelde instantie TÜV SÜD. Gezaghebbende testrapporten van derden worden geleverd door SGS en TÜV, met betrekking tot de mechanische eigenschappen van staal, ultrasoon NDT voor lassen, thermisch verzinkte dikte en anti-corrosieprestaties door zoutsproeien.

Naast internationale referenties beschikt Anbang over een nationale productielicentie voor 220 kV-500 kV transmissiestaal torens en hightech ondernemingskwalificatie. Alle certificaten, MTR-materiaaltestrapporten en inspectiegegevens zijn aanwezig traceerbaar en leverbaar samen met goederen voor projectbeoordeling en acceptatie.

Voordelen van Anbang buisvormige stalen spantoren

De stalen buisspanningstoren van Anbang levert uitgebreide sterke punten op het gebied van structurele prestaties en productie capaciteit, kwaliteitscontrole, certificeringsondersteuning en projectaanpassingsvermogen voor 220 kV-500 kV hoogspanningstransmissie projecten.

Wat de structurele prestaties betreft, zorgt het ontwerp van ronde stalen buizen voor een hogere sterkte-gewichtsverhouding. Het biedt effectief weerstand sterke wind, ijslaag en seismische kracht, geschikt voor hoeken, eindpunten, rivierovergangen en kustgebieden zoutnevelgebieden. Thermisch verzinkende behandeling garandeert langdurige anti-corrosieprestaties met de verwachte prestaties levensduur tot 30-50 jaar. Ondersteund door onze volledig in-house productielijn implementeren wij complete procedures inclusief grondstoffeninspectie, CNC-snijden, robotlassen en voormontage van het eindproduct. Strenge kwaliteit controle loopt door elke werkprocedure. Producten voldoen aan de normen EN 1090-1 EXC3 en EN 10025-2, ondersteund door CE-markering, samen met externe testrapporten van SGS en TÜV met betrekking tot mechanische eigenschappen en ultrasone NDT lasinspectie en zoutsproeitest tegen corrosie.

Wij ondersteunen maatwerk op basis van klanttekeningen. Met een rijke overzeese EPC-projectervaring leveren wij compleet certificeringsdocumenten, MTR-rapporten en technische after-salesondersteuning, waardoor het oprichten en neerlaten van de locatie wordt vereenvoudigd onderhoudskosten in een later stadium.
