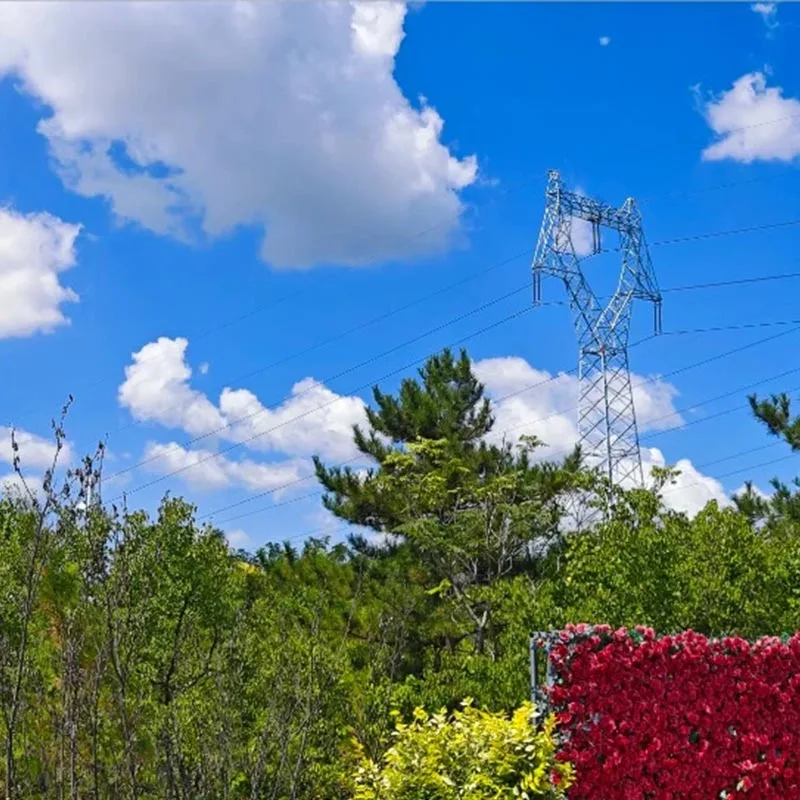

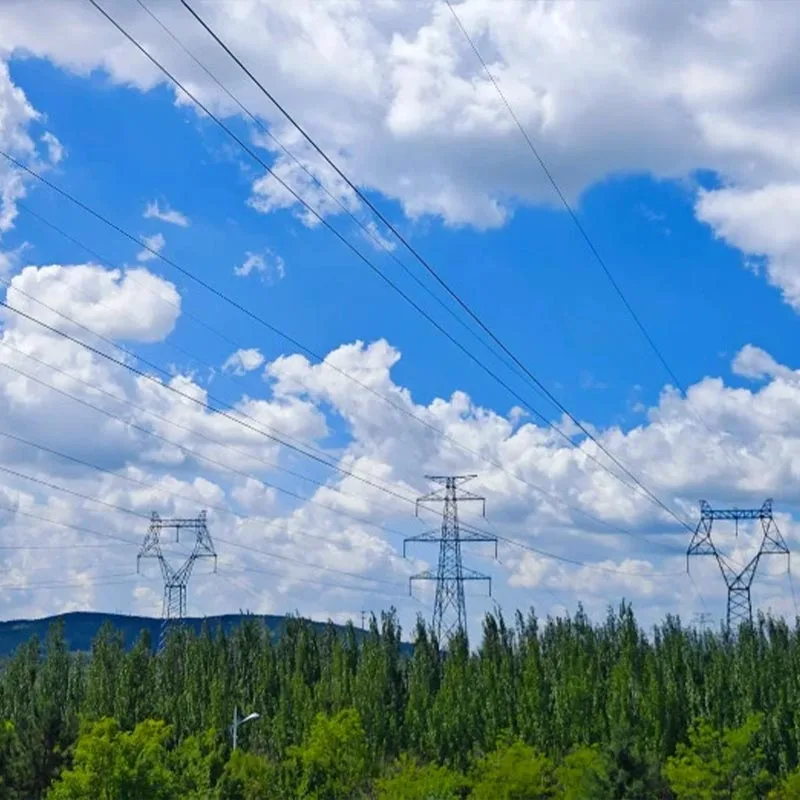

330kV transmissielijn stalen hoektoren

De stalen 330kV-transmissielijnhoektoren van Qingdao Anbang New Energy is een hoogspanningstransmissiekernapparatuur onafhankelijk ontwikkeld en vervaardigd door het bedrijf, gebaseerd op de Chinese behoeften op het gebied van energieconstructie en gebruikmaking van de productievoordelen van een eigen fabriek.

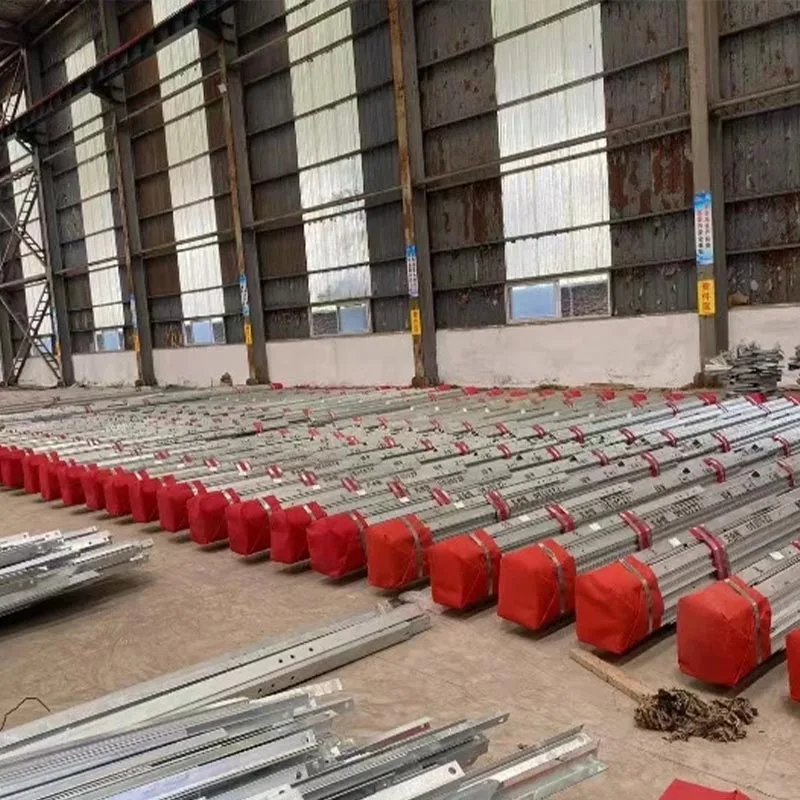

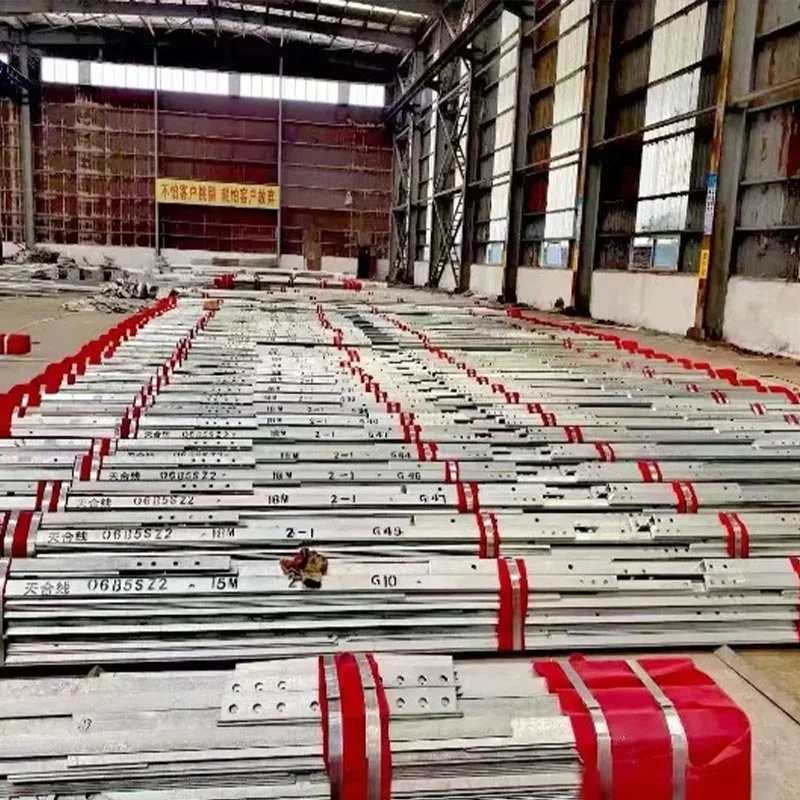

Deze toren is gemaakt van hoogwaardig hoekstaal staal Q235B, Q345B en Q420B, verwerkt door nauwkeurig snijden, lassen, thermisch verzinken en andere strikte procedures.

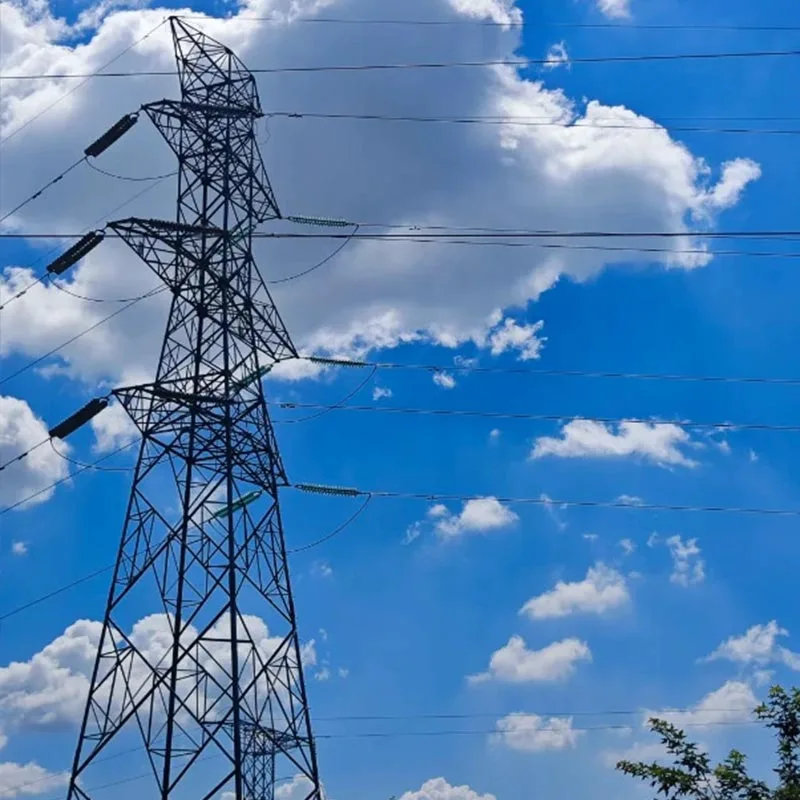

Het is een zelfdragende tralietoren, met componenten met enkele of gecombineerde stalen hoekdoorsneden, met een compacte structuur, duidelijke krachtverdeling en transparante lastoverdracht.

Het is de kernlagervoorziening van de 330 kV-transmissielijn voordelen, waaronder hoge sterkte, hoge stabiliteit, wind- en aardbevingsbestendigheid, corrosieweerstand en lang levensduur. Het is geschikt voor verschillende complexe terreinen, zoals vlaktes, heuvels, bergen en kustgebieden.

Het voldoet de kernvereisten voor de installatie van geleiders en isolatorophanging voor hoogspanningstransmissielijnen van 330 kV, het strikt volgen van de "Standaarden voor het ontwerp van bovengrondse transmissielijntorens" en biedt een veilige, betrouwbare, economische en efficiënte totaaloplossing voor nationale en internationale elektriciteitsnetwerken en regionale transmissieprojecten, ter ondersteuning van efficiënte transregionale energiebronnen transmissie.

Parameterspecificaties

Aanbevelingen voor modelselectie

Toren van 30-40 m (droog type) Toepasbare scenario's

Vlaktegebieden, 330kV-transmissielijnen in de voorsteden, uitgaande lijnen van onderstations, conventionele transmissiesecties met een horizontaal overspanning van 200-250m.

Aanbevolen redenen: Compacte structuur, kleine voetafdruk, voordelige kosten, duidelijke stress distributie, gemakkelijke installatie, geen behoefte aan grote bouwmachines, geschikt voor gebieden met matige bevolkingsdichtheid en vlak terrein. Het is het voorkeursmodel voor conventionele secties van 330 kV-transmissie lijnen, met een redelijk staalverbruik en uitstekende kostenprestaties.

Toren van 40-50 m (bekertype) Toepasbare scenario's

Heuvelachtige gebieden, transmissielijnen met middellange overspanning (horizontale overspanning 250-300 m), secties met weinig beperkingen in de gangbreedte, rekening houdend met eisen ter voorkoming van signaalinterferentie.

Aanbevolen redenen: Geleiders zijn gerangschikt in een driefasige horizontale lay-out, redelijk belast, hoge stijfheid, waardoor een veilige afstand wordt gegarandeerd voor 330 kV-lijnaarddraden, sterke windweerstand, geschikt voor licht golvend terrein en projecten die een gecontroleerde transmissielijngangbreedte vereisen, eenvoudig te installeren en onderhouden.

Toren van 50-70 m (portaal/versterkt type) Toepasbare scenario's

Bergachtige gebieden, afgelegen gebieden, kustgebieden met harde wind, transmissielijnen met grote overspanningen (horizontale overspanning 300-400 m), en speciale secties die bestaande lijnen kruisen.

Aanbevolen redenen: Gebruikt versterkte hoekstaalverbinding, hoge sterkte, sterke stabiliteit, blik bestand zijn tegen harde wind, zware sneeuwval, zoutnevel en andere barre weersomstandigheden; funderingsspanning is redelijk, geschikt voor installatie in complex terrein, waarbij problemen met draagvermogen en rampenbestendigheid effectief worden aangepakt 330 kV-lijnen in bergen en kustgebieden. Sommige modellen kunnen worden gebruikt als kruistorens.

Aangepaste torens Toepasbare scenario's

Bijzonder terrein (eilanden, steile hellingen, moerassen), speciale belastingen (integratie van meerdere apparatuur, oversteekplaatsen met grote overspanningen), speciaal weer omstandigheden (gebieden met zwaar ijs, gebieden met sterke tyfoons) en bijzondere eisen aan het uiterlijk (landschappelijke integratie). voor 330kV-transmissielijnprojecten.

Aanbevolen redenen: De eigen fabriek van Qingdao Anbang New Energy kan de 330kV-transmissielijn aanpassen hoek stalen torenhoogte, structurele vorm, materiaal, anticorrosienormen en draagvermogen volgens aan de door de klant verstrekte projecttekeningen, terreinonderzoeksrapporten en meteorologische gegevens één-op-één ontwerp-, productie- en installatiebegeleiding in een one-stop-service, die voldoet aan verschillende speciale projecten vereisten.

Echte gevallen

Gansu Hexi Corridor 330kV transmissielijn hoek stalen torenproject

Projectoverzicht: Leverde 12 sets portaaltorens van 50 meter voor de Gansu Hexi Gang 330kV-transmissielijnproject, aangepast aan lokale droge, winderige en ijzige weersomstandigheden, met een horizontaal baai afstand van 300m. Type geleider: 2×LGJ400/35, type aarddraad: JLB20A-120.

Implementatie-effect: De torens gebruiken Q345B hoogwaardig hoekstaal en verbeterd anti-corrosieprocessen, die met succes lokale windsnelheden van 29 m/s en ijsbelastingen van 10 mm weerstaan. Installatietijd was met 25% verminderd, en de torens hebben tot nu toe probleemloos gefunctioneerd, waardoor de congestie op de lokale lijncorridors effectief is verminderd. het waarborgen van de stabiliteit van de regionale elektriciteitstransmissie en het ontvangen van veel lof van het State Grid Gansu Electric Power Bedrijf.

Shandong Qingdao 330kV onderstation uitgaande lijn hoek stalen torenproject

Projectoverzicht: Voorzien van 8 sets portaaltorens van 35 meter voor de uitgaande lijnproject van een 330 kV-onderstation in Qingdao, dat het onderstation verbindt met de hoofdlijn. Aangepast aan voorstedelijk terrein met beperkt land en een geïntegreerde omgeving.

Implementatie-effect: Het product heeft een compacte structuur en gemakkelijke installatie, waarbij het land strikt wordt gecontroleerd bezetting. Verticaliteit en draagvermogen voldoen aan de ontwerpnormen en passen perfect bij de transmissiebehoeften van de klant het uitgaande uiteinde van het onderstation, waardoor een stabiele output van 330 kV-hoogspanningsvermogen wordt gegarandeerd, ter ondersteuning van de upgrade van het regionale elektriciteitsnet van Qingdao, en aanvaard door het State Grid.

Shaanxi Weinan 330kV transmissielijnreconstructiehoekstaaltorenproject

Projectoverzicht: Deelgenomen aan het upgrade- en hoogteverbeteringsproject van de 330 kV Luoling-lijntorens in Weinan, Shaanxi, die 9 sets van 40 meter versterkte 330kV-hoekstaalmasten voor transmissielijnen levert (inclusief 4 trektorens), het vervangen van oude dubbele cementpalen en het oplossen van problemen als onvoldoende veiligheidsafstand en zwakke weerstand tegen natuurlijk materiaal rampen in de bestaande lijnen.

Implementatie-effect:Dankzij de hoge sterkte en stabiliteit waren ze dat wel met succes geïnstalleerd tijdens aanhoudend regenachtig weer, met uitstekende capaciteiten om zware regenval te weerstaan sterke wind. Na de wederopbouw is de operationele stabiliteit van de linie aanzienlijk verbeterd, waardoor er effectief preventieve maatregelen zijn getroffen grootschalige stroomuitval, waardoor betrouwbare ondersteuning wordt geboden voor de stroomvoorziening van het Lingbao-converterstation in Henan het Weinan-gebied, en met succes de 10-daagse intensieve wederopbouwtaak voltooid.
