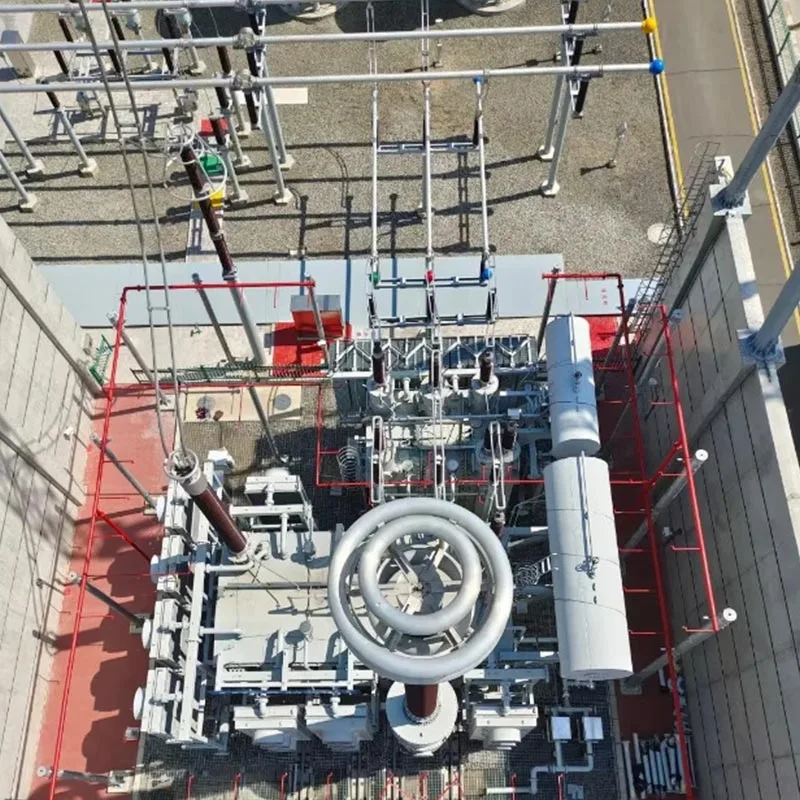

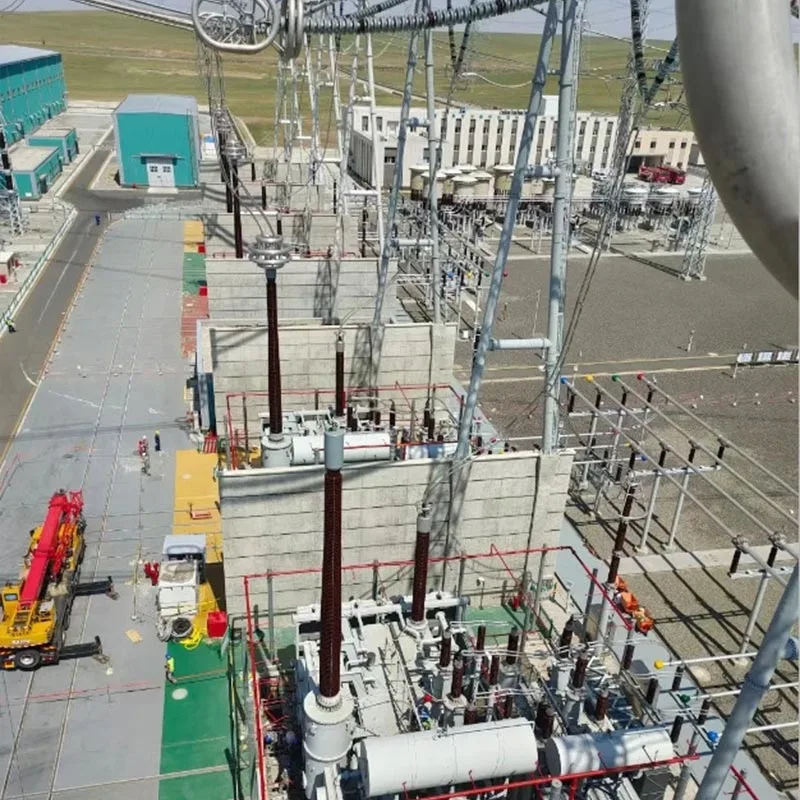

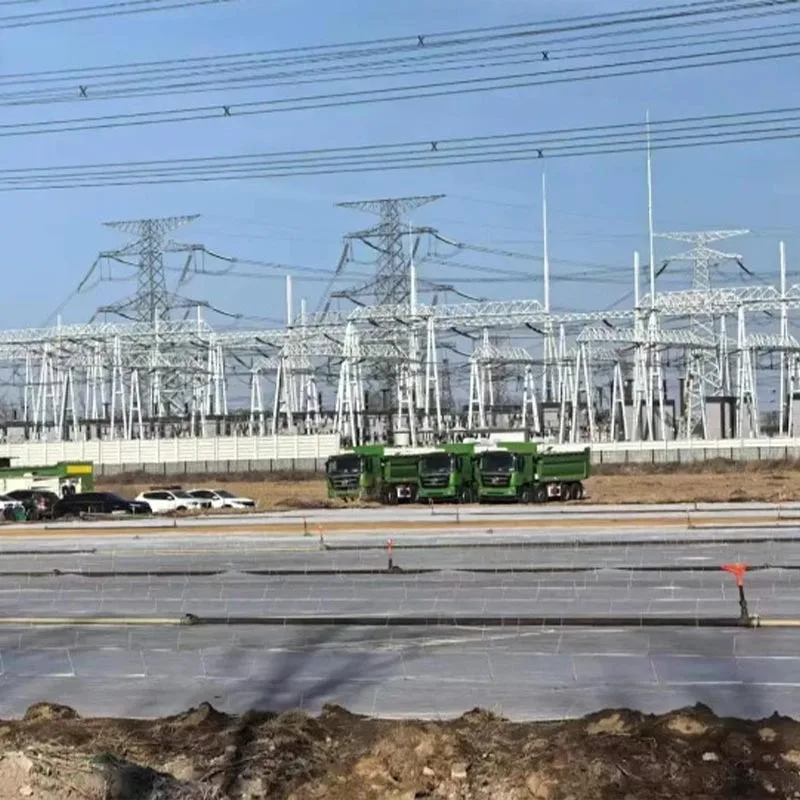

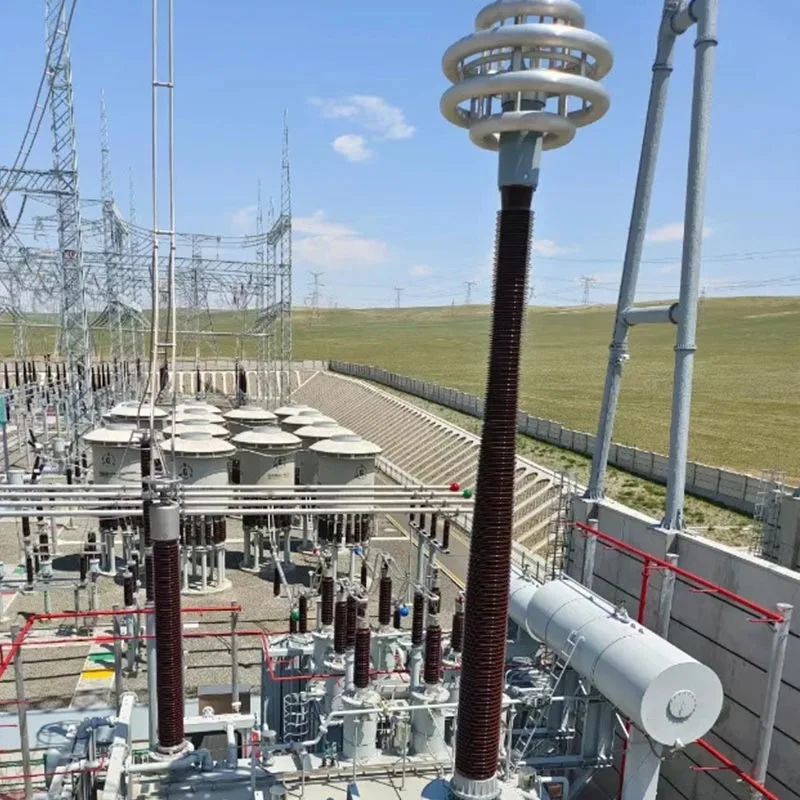

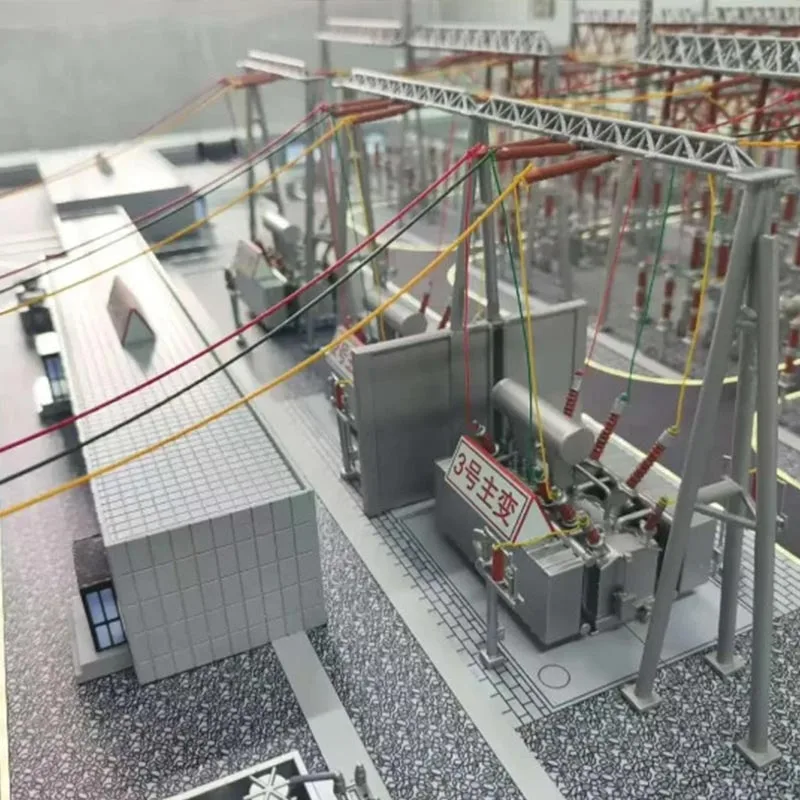

Kaderstructuur van onderstations

De substationframeworkstructuur van Qingdao Anbang New Energy is de onafhankelijk ontwikkelde en vervaardigde kern van het bedrijf dragende en ondersteunende faciliteit voor onderstations, gebaseerd op de behoeften van de Chinese energieconstructie en het benutten van de productie- en verwerkingsvoordelen van een eigen fabriek.

Het omvat drie hoofdcategorieën: gewapend beton raamwerk, stalen structuurraamwerk en geprefabriceerd hybride raamwerk.

Het substationframework volgt strikt de "Intelligent Substation Design Code" en de "Seismic Design Code for Power Facilities", waarbij gebruik wordt gemaakt van hoogwaardige Q235B en Q345B staal en C30-C50 hogesterktebeton, nauwkeurig verwerkt en rigoureus getest.

Het beschikt over kernvoordelen zoals stabiele structuur, sterk draagvermogen, wind- en aardbevingsbestendigheid, corrosieweerstand en breed aanpassingsvermogen.

Als het ‘skelet’ van het onderstation wordt het raamwerk voornamelijk gebruikt op belangrijke gebieden, zoals de belangrijkste besturingscommunicatie gebouwen, gebouwen voor stroomdistributieapparaten, uitrustingssteunen en structurele steunen, die kritieke functies uitvoeren bij de installatie van elektrische apparatuur, het leggen van leidingen en het overbrengen van lasten.

Het kan worden aangepast aan verschillende onderstations spanningsniveaus, waaronder 110 kV, 220 kV en 330 kV, ondersteunen ontwerp op maat en kunnen aan verschillende complexe locaties voldoen vereisten zoals vlaktes, heuvels en kustgebieden, evenals groene en intelligente bouwbehoeften.

Dit biedt betrouwbare structurele zekerheid voor de veilige, efficiënte en langdurige stabiele werking van onderstations, ter ondersteuning van de veilige overdracht van elektrische hulpbronnen.

Parameterspecificaties

Selectieadvies

Toepasbare scenario's van de framestructuur van een onderstation van gewapend beton

Conventionele onderstations van 110 kV-220 kV, onderstations in gewone gebieden, hoofdgebouwen voor besturingscommunicatie, distributie apparaatgebouwen en Klasse I-II-locaties met een seismische versterkingsintensiteit van 7 graden en lager.

Reden voor aanbeveling: economische kosten, hoge stijfheid, uitstekende brandprestaties, lage onderhoudskosten, sterke constructie integriteit, aangepast aan de belasting- en ruimtevereisten van conventionele apparatuur in onderstations, in lijn met conventionele onderstationinfrastructuurstandaarden, is een van de meest gebruikte onderstationframestructuurtypen.

Toepasselijke scenario's van de framestructuur van het onderstation in staalconstructies

220 kV-330 kV hoogspanningsstations, kustgebieden met sterke zoutnevel, bergachtige, complexe terreinstations, seismisch versterkingsintensiteit van 8 graden en hoger, en onderstations met lay-outvereisten voor grote overspanningen.

Reden voor aanbeveling: uitstekende seismische prestaties, lichtgewicht, handige constructie, grote overspanning, bestand tegen sterk wind, opspattend zout en andere zware omstandigheden kunnen componenten in de fabriek worden geprefabriceerd en snel worden gemonteerd locatie, aangepast aan de zware belasting en de grote overspanningsbehoeften van hoogspanningsstations, en het gebied met hoge intensiteit is bij voorkeur geselecteerd, in lijn met het concept van groen en intelligent bouwen.

Toepasbare scenario's van een geprefabriceerde hybride onderstationframestructuur

onderstationprojecten met krappe bouwperioden, onderstations in de buitenwijken van steden, groen en koolstofarm demonstratie-substations en gebieden met hoge eisen op het gebied van constructie en milieubescherming.

Reden voor aanbeveling: Integratie van de voordelen van staalconstructie en betonconstructie, hoge montagesnelheid en kort bouwperiode, kan het de synchrone vooruitgang van fabrieksprefabricage en fundering ter plaatse realiseren constructie, vermindering van natte werking ter plaatse, stof en bouwafval, lage koolstofemissies en goede lagers capaciteit en stabiliteit, die geschikt is voor de intelligente constructie en efficiënte constructiebehoeften van de moderne tijd onderstations.

Toepasbare scenario's van een op maat gemaakte onderstationframeworkstructuur

onderstationprojecten met speciaal terrein (eilanden, steile hellingen, moerassen), speciale spanningsniveaus, speciale belastingen (integratie van meerdere apparatuur, grote overspanning), speciale meteorologische omstandigheden (gebieden met zwaar ijs, sterke tyfoon gebieden) en landschappelijke integratievereisten.

Reden voor aanbeveling: De eigen fabriek van Qingdao Anbang New Energy kan dat Pas het materiaal, de overspanning, de vloerhoogte, de anticorrosienormen en de structurele vorm van het onderstation aan en pas het aan framestructuur volgens de technische tekeningen, topografische onderzoeksrapporten, meteorologische gegevens en apparatuur parameters verstrekt door klanten, en bieden one-op-one ontwerp-, productie- en installatiebegeleiding one-stop-services om ervoor te zorgen dat de framestructuur van het onderstation volledig is aangepast aan de werkelijke behoeften van het project.

Echt geval

Yunnan Kunming 110 kV vijf mijl lang multi-geprefabriceerd onderstationframestructuurproject

Geef een volledige een set geprefabriceerde onderstationframeworks voor het eerste civiele geprefabriceerde onderstation met framestructuur in Yunnan Provincie, inclusief het bouwframe van het stroomverdeelapparaat en het beugelframe van de apparatuur, aangepast aan 110 kV-spanning niveau, het assemblagepercentage is 53% en er wordt gebruik gemaakt van de geprefabriceerde componenten en de droge staalverbindingstechnologie de eisen van groen en intelligent bouwen.

Implementatie-effect:De framestructuurfabriek van het onderstation is dat wel prefab, hijsen en monteren op locatie, de bouwtijd wordt met 2 maanden verkort ten opzichte van Bij conventionele projecten bereikt de machinebezettingsgraad 100%, waardoor bouwafval en stof effectief worden verminderd emissies, structurele stabiliteit en seismische prestaties in overeenstemming zijn met de vereisten van de specificatie, en het effectief verlichten van de druk van de regionale energievoorziening na de ingebruikname, die hoog was geprezen door het Kunming Power Supply Bureau en is uitgegroeid tot een lokaal demonstratieproject voor de bouw van groene onderstations.

Zhejiang Ningbo 110 kV halverwege geprefabriceerd onderstationproject met gemengde framestructuur

Voor Zhejiang eerste geprefabriceerde ultra-high-performance betonnen stalen knooppunt hybride framestructuur onderstation, levert een volledige set hybride onderstationframestructuur, met behulp van UHPC-materiaal en stalen knooppuntverbindingstechnologie, aangepast aan 110 kV-spanning niveau, en bereik 100% montage van de hoofdstructuur.

Implementatie-effect:De materialen van de onderstationframestructuur worden met ongeveer 65% bespaard, de CO2-uitstoot wordt met 52,6% verminderd, het terrein wordt gerealiseerd zonder bekisting, zonder ondersteuning en zonder vocht, de installatieperiode van de hoofdstructuur wordt met 25 dagen verkort, de waterdichte, thermische isolatie en De corrosieweerstandsprestaties zijn uitstekend en de onderhoudskosten worden in de latere fase aanzienlijk verlaagd.

Shandong Qingdao 220 kV onderstation framestructuur renovatieproject

Deelgenomen aan de upgrade en renovatieproject van een 220 kV-substation in Qingdao, bestaande uit een gemengde gewapend beton- en staalconstructie framestructuur van het onderstation, het oude frame vervangen, het hoofdgebouw voor besturingscommunicatie en distributie gerenoveerd apparaatbouwframe, aangepast aan de originele uitrustingsinstallatie, en voldeed aan de eisen van seismische verrijking 7 graden.

Implementatie-effect: De framestructuur van het onderstation komt nauwkeurig overeen met de originele uitrustingsgrootte, de installatie is handig, het bouwproces heeft geen invloed op de omliggende stroomvoorziening, de structurele het draagvermogen wordt na de transformatie met 30% verhoogd, de anticorrosie- en bliksembeveiligingsprestaties is aanzienlijk geoptimaliseerd en er zijn tot nu toe nul storingen, waardoor de levensduur van de machine effectief wordt verlengd onderstation, dat de stabiele werking van het regionale elektriciteitsnet garandeert en wordt erkend door het State Grid Qingdao Voedingsbedrijf.
